Monthly Archives: December 2006

Logitech Z-640

Šiandien vandalizuosime Logitech Z-640 garso sistemą. Pagal reklaminę specifikaciją:

• Total output power: 70 Watts RMS
• Subwoofer power output: 25 Watts RMS
• Satellite speaker power output: 45 Watts RMS (9 Watts RMS per channel)
• Total peak power: 140 watts
• System frequency response: 35Hz – 20kHz
• Signal-to-noise ratio: >75 dB
• Input impedance: > 5,000 ohms
• Shielded satellites for use near video monitors

Pagal BMSo kainininką kainuoja apie 250…300Lt.

Satelitinės kolonėlės nedomina, domina galios stiprintuvas ir žemų dažnių garsiakalbis. Juolab, kad jis taip solidžiai atrodo…

Logitech Z-640

Čiumpam atsuktuvus ir lupam lauk…
Continue reading →

Xoro DVD grotuvas

Pažiūrėsim kas yra Xoro DVD/DivX/Xvid grotuvo viduje. Ardomas modelis yra HSD 310. Korpusas lengvai nusiima atsukus varžtelius.

Xoro

Viduje žymiai mažiau detalių nei Vido grotuve. Maitinimo šaltinis žymiai mažesnis, jis surinktas dar primityviau. Kaip visuomet, nerasta jokių tinklo filtrų. Todėl labai didelė tikimybė, kad įrenginys triukšmaus pats ar terš 230V tinklą.
Maitinimo šaltinis padarytas ant DL0165 (Fairchild FSDL0165RN) čipo. Maksimalus galingumas 13…23W. Nors mikroschema iš taip vadinamų “žaliūjų” (Green Mode) ir jos nereikia išjungti iš tinklo, bet Xoro gamintojai padarė taip, kad priekinis jungiklis atjungia tinklo grandinę. Todėl galima drasiai atjungti šiuo mygtuku maitinimą kai išvažiuojat kokių nors atostogų.

Pats DVD įrenginys kinietiškas- “Shima industries” produkcija. Dėl skaitymo kokybės negaliu pasakyti- vienas grotuvas išgrojo visą DVD-R diskelį ir tik pačiam gale kažko patrukčiojo. O kitas įrenginys turėjo mechaninį defektą- disko prispaudimo detalė susikreivinusi. Ko pasekoje- bjaurus garsas iš grotuvo. Užteko išardyti ir pastatyti svarmenų “šaibas” į centrą ir grotuvas apsiramino.

Daugiau- spausti čia…
Continue reading →

Bluetooth

Šios dienos aukos- Logitech Bluetooth ausinės. Papuolė 3 modeliai. Pas daugelį ausinių defektas standartinis, netgi aprašytas Logitecho interneto puslaiuose- dėl debilnos konstrukcijos, vartotojai pasuka mikrofoną aplink ir nutraukia laidelius jungiančius mikrofoną su elektronika. Visa bėda tame, kad ausinės nėra ardomos ir užklijuotos klijais. Kiek bandyta su Nokia telefonu, ausinės veikia. Su kompu kažkodėl nesusišnekėjo- įrenginį mato, bet nemato to įrenginio “servisų” t.y. nėra nei mikrofo, nei ausinės “device” tarp “audio device” sąrašo. Logitechas nutyli kaip spręsti problemą, o didysis internetas kažką vebleną apie Widcomm draiverius. Pabandėm- nepavyko. Gal mano USB-Bluetooth adapteris nuo Microsoft firmelės kažko neperduoda…

Viduje ausinių nieko gero…

bluetooth

Kitoje PCB plokštės pusėje priklijuotas Ličio akumuliatorius ir kontaktėliai.

Pats pagrindinis elementas ausinėje- CSR semiconductors procesorius-audio įrenginys-bluetooth viename korpuse. Dešinioji (išdidinta) plokštė turi kažką panašaus į ekrano užuomazgą, bet vėliau inžinieriai nusprendė kad neverta ją dėti.

bluetooth

Kitos detalės tai tik šlamštas skirtas sustiprinti audio signalą ir kairėje schemoje- Liion batarkės krovimo kontroleris.

4 megapikseliai

Paprastai skaitmeninė “muilinė” yra brangokas daiktas ir jis būna saugomas nuo nelaimingų atsitikimų ir niekas jos neardo. O ir niekas nenori jų ardyti, nes skaitmeninis fotoaparatas yra trapios ir smulkios mechanikos ir labai smulkios elektronikos junginys. O ir ką ten suremntuosi… Detalės brangiai kainuoja (čia jei sumanysi pasikeisti kokį eraniuką). O ir rizika ką nors sugadinti didėja.

Tačiau, jei pakeičiamos pradinės sąlygos į: fotikų yra daug, fotikų nereikia remontuoti, fotikus galima ir sulaužyti. Tada rankos taip nedreba ir…

Čia fotkėje keletas fotikų. Beja pati nuotrauka daryta su būtent tokia pat muiline. Tiesa pasakius fotikų yra ŽYMIAI daugiau nei nuotraukoje.

4Mpix

… todėl vieną tokį fotiką su užstrigusiu objektyvų galima išardyti į skutelius. Strėliuke parodyta 4 Mpix matrica. Beja šis “išskleistas” fotikas dar ir fotkina. Tereikia įjungimo metu su ranka pasmaukyti ir ištraukti objektyvą. Iki mechaninės dalies- “kas gi ten sugedo” aš dar nedasikasiau. Nes reikia atlituoti keletą kontaktų.

4Mpix

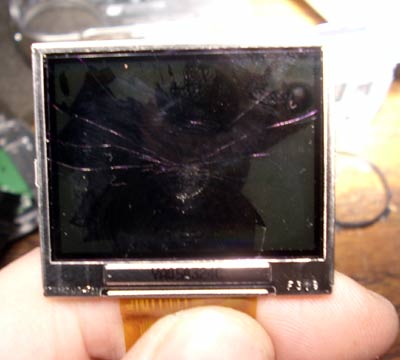

O štai viename fotike buvo labai aiškus gedimas:

4Mpix

Užteko tik pakeisti šitą ekraniuką ir fotikas koleikas puikiausiai veikia. Kiek labiau nuvylė tos muilinės kur nėra išlendančio objektyvo. Didžioji dalis net ne įsijungia. Tačiau viena papuolė kuri daro ryškiai per šviesias nuotraukas. Manau ją dar atgaivinsiu jei tik nustatysiu kaip padarytas tas išlaikymo nustatymas. Juolab, kad muilinių su tokiu objektyvu yra dauguma.

Iškarto pasakau visiems, kad šie fotikai nebus parduodami nei veikiantys nei neveikiantys. Vienintelį dalyką ką aš manau jums pasiūlysiu- LTV180WQ LCD ekraniuką. Taigi, jei jums sudūžo panašus ekraniukas, ar šiaip norite paeksperimentuoti, prašom kreiptis į kormelį.

…toliau tekstas išplėtoje formoje…
Continue reading →

Nepasisekė

Iš didelės šiukšlių krūvos buvo išsirinktos trys video plokštės. Jų išsirinkimo kriterijus buvo keistokas: jos solidžiai atrodė, buvo sunkios ir tikriausiai brangios.

top AGP VGA cards

Taigi čia papuolė:

Radeon 9800 PRO 128Mb su pasyviu šaldymu: heatpipe ir du milžiniški radiatoriai.
Winfast PX6800GT su heatpipe, ventiliatorium ir dviem milžiniškais radiatoriais.
Siluro GF4 Ti4200-8X OTES, 128Mb su turbina, heatpipe ir dukterine plokštele.

Visos plokštės užima dviejų slotų vietas. Prieš darydamas vandalizacija įkišau į kompą su AGP slotu bet be windozės… dvi ploštės veikia, trečia nelenda į slotą, nes mažavoltė…

Zarazos. Negaliu aš dabar jas sulaužyti… Nepasisekė.

Paveiksliukai iš interneto:

🙂

Kenwoodo programeris

Mano turimos racijos Kenwood TK-760G-1 buvo užprogramuotos vienai įmonei. Man tos įmonės dažnis visai netiko, bei firmos pavadinimas visai gadino biznį. Pasieškojęs internete, pasiprašęs gerų žmonių iš naujienų grupės, susirinkau visą kalną programų programuoti įvairias Kenwood stoteles. Liko viena smulkmena- interfeiso kabelis. Skubiai pritaikytas kabelis su MAX232 čipu kažko neveikė. Dar paaiškėjo, kas “softas” ganėtinai kreivas, ir jam reikia lėto kompiuterio. Teko susirasti šiukšlyne Pentium 1, 233MHz kompą. Ir kiek pavargęs, patariau schemutę tokią kokią nurodo rusiškas internetas iš kominform.by.ru. Ir valio! Radio stotelė persiprogramavosi. Štai jums nekokybiška fotkė:

kenwood programming interface

O schemutė maždaug tokia:
kenwood programming interface circuit diagram
Schema spausdinimui.

Kaip visada, schema truputi skiriasi nuo originalios. Aš neturėjau tranzistorių, diodus dėjau tokius, kokius turėjau, o kai kurie rezistoriai skirėsi nuo schemoje nurodyto nominalo net per 10…20% 🙂
Esminiai skirtumai kuriuos atsimenu: C2 – neidėjau jokio. Tranzai iš ATX maitblokių (A733 ir C945 pora), o reikėjo kažkokių tai kitokių. R4, R3, R5 rezistoriai tai dėjau artimiausias reikšmes kurias radau savo archyve.

Laidas į raciją Kenwood: GND- 3(2), RTXD- 4(3), RRXD- 7(6). Čia 8 kontaktų (kaip LAN ethernet) lizdui, o skliaustukuose- 6 kontaktų lizdelis. VIN taip pat iš racijos lizdo, bet nepamenu kištuko numerio- ten 12V išteka. Bent jau mano turimam modelyje.

Kiek supratau iš aprašymo, ši schema tinkama programuoti ir visokias kitokias racijas. Nes pati schema vadinasi “Universal Programming Cable for Radios”. Ir lygtai originalios schemos darytos kažkokio vengro Gyula HA7JCA.

10 000 000 žvakių

Čia ištrauka iš tokio katalogiuko, kur visokį šūdą galima paštu atsisiųsti. Tokie įdomūs pareiškimai sukėlė mano norą atlikti nedidelį internetinį tyrimą ir pasitobulinti savo fizikos žinias. Aišku dar sudomino toks reiškinys kaip “įkraunamos halogeninės lempos”.

10000000 cd

Gal tai kiek susije su kandela (cd), SI matavimo vienetu kuris apibrėžia šviesos šaltinio stiprio (stiprumo) matavimo vienetas? Viena kandela tai maždaug vienos žvakės šviesa. 100W kaitrinė lemputė duoda apie 120cd šviesą. Moksliškai: Kandela yra šviesos stipris tokio šaltinio, kuris kurio monochromatinės 540·1012 hercų spinduliuotės, tenkančios vienam steradianui, galia lygi 1/683 vato.

Tai dešimt melionų kandelų bus … 14.64kW į vieną steradianą. Kas per birka yra steradianas? Tai toks erdvinis kampas- jei paimsim metro skersmens rutulį, tai vienas steradianas bus toks vieno kvadratinio metro gabalėlis to rutilio paviršiaus. Grubiai šnekant, vienas steradianas yra 8% rutulio paviršiaus ploto. Kaip susieti šiuos skaičius su prožiku aš dar nesugalvojau, bet vistiek 14kW čia netinka.

Dar žinom, kad viena kandela (žvakė) yra vienas liumenas (lm) į steradianą. Nu tai pas prožiką vienam steradiane yra 10 melionų žvakių ir gaunasi 10 000 000 lm. O apšviestumas mieruojamas liuksais (lux). Vienas liuksas yra vienas liumenas viename kvadratiniam metre.

Visai susipainiojau. Koks to prožiko galingumas? Einu klausti specialistų… 🙂

Net trys lipdukai

Omnis siūlo įsigyti kompą ir dar jaučių parduoti sielą (sudaryti sutartį) keliems metams. Gal ir reikalingas daiktas tas kompas, gal ir reikalingas tas mobilus internetas per GSM tinklus bet…

try plidukai

Nu aš niekaip nesuprantu. Kaip tie trys nemokami lipdukai pakelia daikto vertę. Nu tarybiniais laikais, kai vakarai buvo už geležinės uždangos, prisiklijuoti prie “čarlio” kokį adidas ženklą ar herbuką nuo ronhill cigarečių buvo lygis… Bet dabar! Rodos mūsų žmonės taip pigiai nepaimami. Bet matyt reklamos vadyba žino, mūsų Lietuvaičiai pasirašo gaudami nemokamus lipdukus-nakleikas. Ot bananų kraštas.

Traukalai iš spaudos

Yra toks bulvarinis laikraštukas kuris leidžia dar labiau bulvarišką gliancuotą priedą. Tą žurnalą galima pavadinti pigios savireklamos ir pirmos kartos nuo vagos elito nuotraukų su didele doze reklamos mišiniu.

Pirma auka:
desc

Nu nebuvo ką rašyti… Manikiurininkė apšlifavo keliom turtingom blondinėm nagus, bet pati irgi blondinė. Tai sumokėjo žurnaliūgom truputį pinigų, kad apie ją straipsniuką parašytu… Tik kad nefasonas, “manikiurščica” nekokia profesija. Bet nėra padeties be išeities- štai nauja profesija “nagų dizainerė”.

Auka numeris du:

desc

Tai reklamos draskula. Zjb kokis geras tas Pežo automobilis. Kaip vienas iš rimčiausiu navarotų- septynių aromatų oro gaiviklis. Ir dar ne kiekviename modelyje. (Matyt nevisada suspėja į univermagą nubėkti ir nupirkti koki “ambipiurą”). Dabar galite drasiai bezdėti savo automobilyje, nes jame prie tokių gyvybiškai svarbių navarotų kaip ABS ar kondišinas yra ir odekolono purkštukas.

Trečia auka:

desc

Gal ir mintis gera. Vaikai tai šventas reikalas, bet kai tokio svarbaus darbo imasi firma kuri vadinasi “nieko rimto”! Ar jus tikite, kad šis atvirukas išgelbės nors vieną vaiką? Aš kažkotai netikiu.

HDTV

Savo realaus pašto dėžutėje radau eilinį spamą. Neturėdamas ką veikti pavarčiau, susinervijau ir nutariau įkurti naują temą savo puslapiuose- pabambėjimai. Tiesiog kartais tokie debilizmo reiškiniai labai stipriai sunervina. O kartais pamastai, kad Lietuvoje neliko protingų žmonių jei tokie dalykėliai neužkliūva. Tiesiog “за державу обидно”

Va draskula iš lankstinuko. Atskirai nukopijavau svarbesnes eilutes… Taigi, šneka eina apie plazminį Panasonic teliką:

desc

16:9 formato, 106 cm ištrižainės, G9 (ka čia įdomu reiškia) kartos plazminis ekranas… skip … skiriamoji geba 852×480 vaizdo taškų (t.y. čia matricos dydis), kontrastingumas 10000:1, pagerinta spalvų gradavimo sistema (3072 lygiai), dera su HDTV (1080i/720p)…

Atleikite ponai, bet į 480 eilučių matrica jokiais metodais neįsipaišo 720 progresyvinės vaizdo eilutės, jau nekalbant apie 1080 interlace. Beja, interlace žymėjimas turi esmę tik CRT telikams, visi fiksuotos matricos ekranai turi rodyti kiekvieną eilutę savo vietoje, todėl, kad teisingai parodyti 1080i vaizdelį reikia visdėlto turėti 1080 eilučių matricą. Pisat protą gerbiamieji… Tokia matrica teoriškai net standartinio PAL signalo negali rodyti, nes PAL signalas yra 720×576 (DV video).

Dar į akis krito 3072 spalvingumo lygiai… kas tai galėtų būti? Pas kompiuterius yra 16 milionų spalvų. Ir jos gaunamos naudojant 256 lygius ant trijų (RGB) linijų. O čia 3072… Ar tai išviso tiek spalvų? Tada tai realus ir kartu labai blogas rezultatas. Esu matęs 4096 spalvų vaizdelius ant Amigos ekrano, tai vaizdelis buse bybio. Bet 3000?

Gaidys o ne telikas, ir dar už tokią, 5299Lt, kainą!!! Ir kas per daiktas yra “3D spalvų valdymas”?
