Kaitintuvo oscilograma

oscilograma
Žalia didžiausia sinusoidė- įtampa ant konturo, 370V amplitudė.
Geltona sinusoidė- srovė trafo pirminėje apvijoje (nekalibruota).
Melsvas meandras- įtampa trafo pirminėje apvijoje, 160V amplitudė.
Įtampa prieš inverterį 140V DC.
Srovė į inverterį (apytikslė, šuntas parėjo) 2.7 – 3.3A
105kHz sistema.
C konturo 1.5uF (0.707 omo)
Teorinė konturo srovė (amplitudinė) 523A?
15 kondikų- 35A per kondiką?

5 replies on “Kaitintuvo oscilograma”

  1. O kada publikuosite galutine savo indukcines krosnies schema ?
    Ar vis tik kaip kiti “kulibinai ” laikysite po uzraktu ir nepasidalinsite ?
    Teko nusipirkti lietuvaiciu daryta programatoriu. Tai visi uzrasai ant mikroschemu….. svariai graziai su svitriniu popierium nutrinti….
    Ech…. protingu zmogeliu niekam nereikia….

  2. Bus schema kai ji veiks. Yra bazinė generatoriaus schema, tačiau ji nekorektiškai veikia- labai siauras “pačiumpamų” dažnių diapazonas. Taip pat problema su rezonansu- prie pilnos neribotos maitinimo šaltinio galios nafig išlėkė 60A IGBT tranzai, pakeliui išnešiodami šuntą, saugiklį, vieną draiverį… Ar gi galima tokią schemą publikuoti. Pakartos kas nors, sudegins saują gana pobrangių IGBT tranzų ir mane prakeiks… 🙂
    Laukite. Naujas generatorius jau mintyjamas- bus hibridas dviejų schemų.

  3. Ilga laukti, Levai. Jau apie metus sitas projektas sukasi, vis tobulini, klysti, taisai klaidas, aptinki naujus bugus….. Ir galo nematyt.
    O kiek tokiu “ale patikrintu ” ir “100 % veikianciu ” schemu interneto platumose ? Kalnai. O tolko jokio. Nes kai sudegini daug nepigiu tranzistoriu – tai schemos pasidalinimo tikimybe laaaaabai sumazeja. Zinios ir patirtis kainuoja.
    Pasiulymas – dek schemas visas, taip pat ir neisbaigtas su trukumais. Si bloga skaito daug elektronsciku – atsiras kas pataria, uzveda ant teisingo kelio, pamokys, duos vertingu patarimu.

  4. Keletas papildomu paveiksliukų:

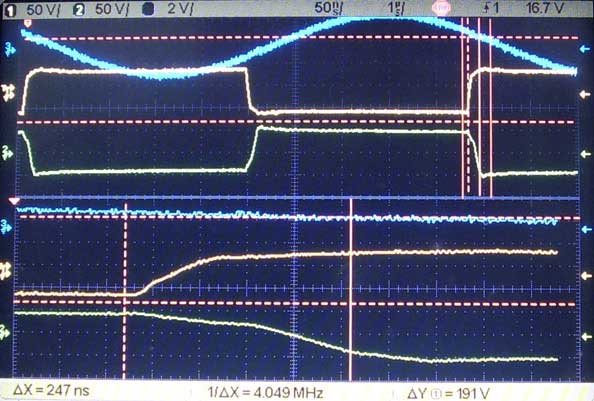

    indukcinis kaitinimas
    Bendras vaizdelis. Didžiausia rezonansinė srovė į keitiklį. Mėlynas- srovė iš full-bridge, geltonas ir žalias- įtampa ant bridge gnybtų. Apatinėse oscilogramose nustatymai nekeičiami 50V į kvadratėlį ir 50ns į kvadratėlį. Dėmesio, eksperimento metu žalias su geltonu galėjo susikeisti, nes juos prijungdavau ranka. Mėlynas buvo gerai pritvirtintas. Čia info tam, kad kartais atrodo, kad fazė susikeitė priešingai.

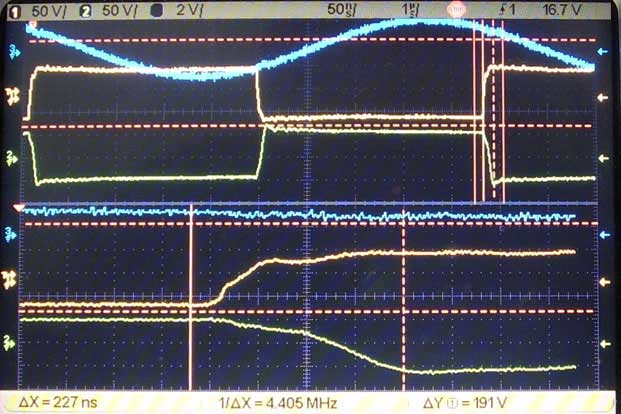

    indukcinis kaitinimas
    Idealus junginėjimasis, tačiau nėra daug šilumos. Jokio akustinio triukšmo. Tačiau IGBT junginėjasi lėtai.

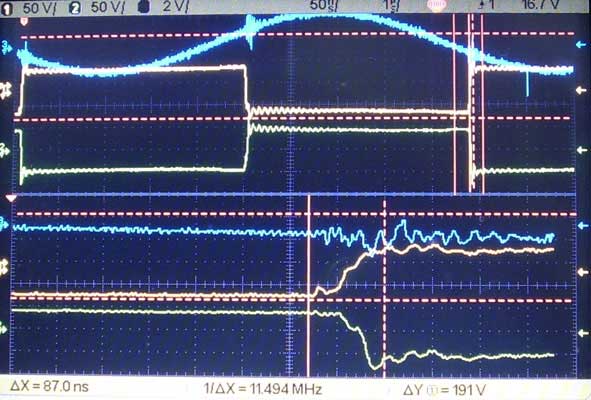

    indukcinis kaitinimas
    Srovės grafike atsirado impulsas. Įtampa gražiai pasivinguriuoja. Persijungimo greitis didesnis.

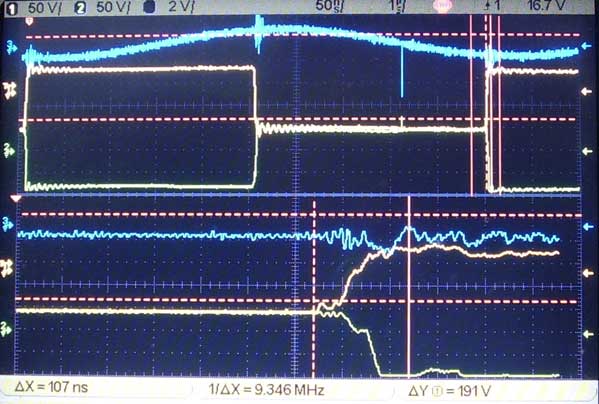

    indukcinis kaitinimas
    Labai ilgas tranzų persijungimas, nors srovė nėra triukšminga.

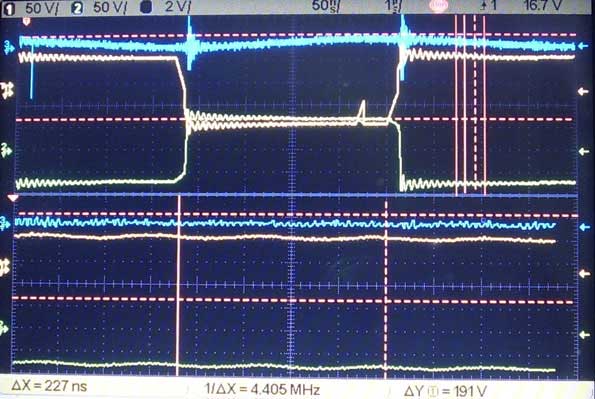

    indukcinis kaitinimas
    Virš rezonanso. Teoriškai tai saugi zona. Čia turi patekti sistema, kai viršijami kokie nors parametrai.

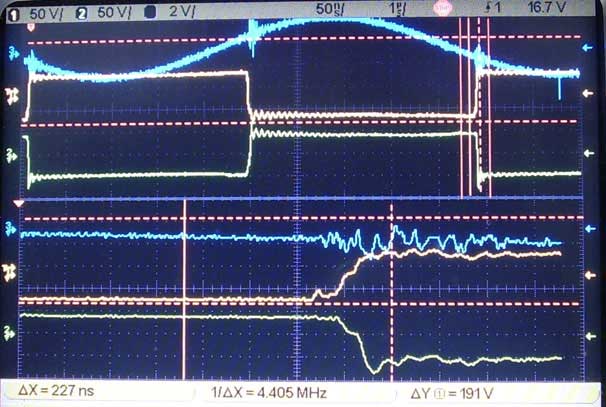

    indukcinis kaitinimas
    Neatsimenu kas ir kaip. Lygtai kiek mažesnis dažnis nei rezonansas.

    indukcinis kaitinimas
    Dar mažesnis dažnis. Kažkur lygtai skaičiau, kad šitas režimas pavojingas sistemai. Persijungimo laikas žymiai trumpesnis.

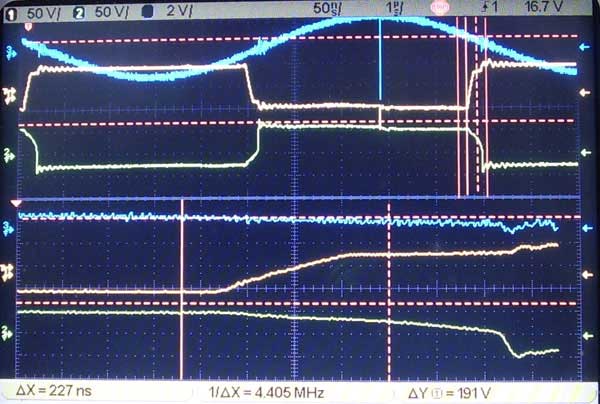

    indukcinis kaitinimas
    Ir vėl netriukšmingas režimas.

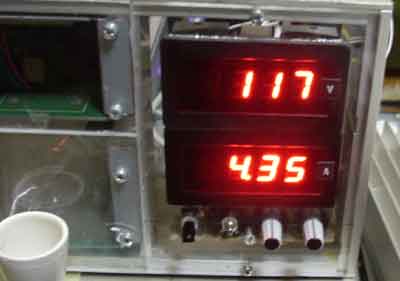

    indukcinis kaitinimas
    Geriausi parodymai. T.y. prie tos pačios pradinės įtampos siurbiama maksimali srovė ir labiausiai kaista. Pakėlus įtampa iki 230V aina šaibom autotrafas ir paskutinį kartą sprogo IGBT tranzų pora kai kažkiek nuplaukė dažnis. Nespėjau nė pastebėti, tik pliaukšt ir viskas.
