Lazerio maitblokis 2 (derinimas)

Warning! LaserJau rašiau, kad diodai jautrūs. Todėl maitblokį reikia suderinti prieš jungiant prie diodo.
Surinkite schemą, prilituokite viena 1.2K rezistorių prie R4, R5 ar R6 vietos. Įjunkite schemą. Pasitikrinam ar 7805 gamina 5V, toliau pamatuojam įtampa kur lituojasi lazeriukas. Ten turi būti kiek mažiau nei 5V. Sakysim kokie 4.6V. Pajungiam ampermetrą vietoje lazerinio diodo. Aš su 1.2K rezistorium jungiau paprastą, “mechaninį” ampermetrą su 0.3A skale. Nusukam rezistorių į mažiausios srovės padėtį, ampermetras nusileidžia iki 0. Pasukam iki max srovės. Dabar galima nustatyti max srovę kuria tieks maitblokis. Man reikėjo prilituoti papildomą 1.2K rezistorių ir max srovė gavosi 200mA. Tik pas mane R7 pasirodo 13K. 🙂
Susigraduojam rezistoriaus skalę. Kad patestuoti srovės stabilizavimą, nuosekliai ampermetrui pajungiam kokį diodą (aš panaudojau pasvilusi galingą raudoną lazerį, jis jau vos šviečia, bet kaip diodas puikiausiai veikia) ir pasitikrinam sroves. Rezistoriaus skalė turi nesikeisti.

Nežinau visų lazerių, bet kartais (galbūt) gali neužtekti įtampos- ant lazerinio diodo įtampos kritimas apie 3V. Gal koks super lazeris turi didesni kritima ir kelių voltų gali pritrukti sistemoje. Tada reikia kelti visos sistemos įtampą pakeičiant 7805 stabilizatorių (ar prikišant diodų-stabilitronų į mikroschemos žemės koją).

Darbas su prietaisu:

Diodai lituojami prie pilnai atjungo prietaiso. Geriau sistemą maitinti iš kokio akumuliatoriaus- aš naudoju seną signalizacijos akumą (12V 7Ah). Prieš lituojant, srovės rezistorių nusukam iki 0 padėties. Maitinimo šaltinio laidus atjungiam ir dar gal sujungiam į vieną vietą. Diodas lituojamas pagal visas “antistatines taisykles”.

Įjungiam maitblokį ir didinam srovę per lazerį. Iš pradžių lazeris vos vos švyti, poto švytėjimas kinta šuoliškai ir toliau didinant srovę, šviesos srauto stiprumas kinta eksponentiškai iki lazerio sunaikinimo. Nežinant lazerio charakteristikų nelabai rekomenduojama eksperimentuoti su srovėm. Jei turi laisvų lazeriukų, galima atlikti destrukcinius eksperimentus. Pvz paprastas DVD lazeriukas (skaitymo) turėtu buti kokiu 5mW galingumo (nežinau)- jis iš pradžių gana gerai šviečia, o prie “ekstremalių” srovių poto pastebimai “sėda” ir daugiau iš jo nieko gero nebelieka. Vienas lazeriukas gana įdomiai “miro”- jis kelis kartus užgeso pilnai ir vėl užsižiebė. Bet galiausiai užgeso visiems laikams.

IR lazeris iš CDRW įrenginio turėtų būt galingas. Jis drasiai groja prie 100mA, bet neaišku kiek tokiam režime jis veiks. Ar didinant srovę jis dar ryškiau šviečia negaliu pasakyti. Čia reikia lazerio stiprumo matuoklio, o per fotiką aš nepastebiu šviesos stiprumo pokyčių.

Raudonas lazeris pagal dokumentaciją pilnai palaiko 100mA, kogero trumpai gali patraukti arti 200mA. Impulsiniam rezime toks lazeriukas gal išlaikytu ir 300… 400mA sroves (netestuota). Šis maitblokis nepritaikytas dirbti impulsiniam režime. Bet impulsiniam režime ir gerai sufokusuotas jau turėtų deginti plonam popieriuje skylutes, uždegti degtukus ar sprogdinti guminius balionėlius.

Galingi lazeriukai naudojami tik su radiatoriais. Nes kitaip labai greitai perkais…

Ir aišku saugumas… (paveiksliukas iš www.electricstuff.co.uk – visai nieko puslapiukai beja)
Big Scary Laser

O šiaip yra paprastesnė schema. Galima naudoti LM317 kai LED draiveryje. Lazeris tai irgi LEDas.

Lazerio maitblokis 2

Kiek patobulinau lazerinio diodo maitinimo šaltinį. Įdėjau įtampos stabilizacija, max įtampos ant atviros lazerio grandinės ribojimą, impulsų (spike) gaudytoja ant lazerio. Ir keletą gal ir nereikalingų pakeitimų…

lazerio maitblokis 2

Taip atrodo plokštė su detalėmis. Deja, šios plokštės aš nepasidariau, bet manau ji teisinga. Aš visus pakeitimus dariau senojoje versijoje priklijuodamas naujas detales ar išpjaudamas naujus takelius. Pakitimus įrašinėjau į schemą.

lazerio maitblokis 2

Esminiai pakeitimai nuo pirmos versijos: IC2- 5V stabilizatorius, C4 kondikas, R11 rezistorius. Kondensatorius C2 turi būti visai mažiukas. Jis skirtas tik apsaugoti operacinį stiprintuvą nuo galimo susižadinimo. Nedėkite čia didelės talpos- ji šuntuos stiprintuvo įėjimą ir formuosis srovės šuoliai. PIN2 teoriškai reikia jungti prie fotodiodo. Ši dalis nesukonstruota. Lazeriukas veikia be optinio atbulinio ryšio. Diodai D1…D3 tai greiti šotkiai su kiek mažesniu įtampos kritimu ir greitai atsidarantys. Vienas diodas kaip ir nereikalingas 🙂

Keletas patarimu- lazerio korpusas neturi susijungti su prietaiso korpusu. Susijungs ir bus pykšt. Lazeriai bijo elektrostatinių kruvių. Labai svarbu atjungti maitinimo šaltinį lituojant diodą. Ypač tinklo maitinimo šaltinį. Pilnai atjungti! Aš sudeginau kelis diodus per tokią grandinę: atjungtas maitblokis bet įjungtas į 230V tinklą — lazerio maitblokis su atjungtu (!) pliusiniu laidu — litavimo stotelės įžemintas lituoklis. Užteko įtampos per filtrinius ir parazitinius kondikus iš maitblokio ir per lituoklio įžeminimą, kad sudeginti diodą. (Šiaip lituoklis neturi būtį “pilnai” įžemintas. Jis turi jungtis prie žemės per kelių šimtų kiloomų rezistorių… kiniečiai pachaltūrino).

Pasinaudokite nuoroda žemiau ir pasigaminkite PCB UV ar “lygintuvo” metodu.

Plokštė spausdinimui (600dpi).

Čia mano “tarpinė” plokštė:

tarpine schema

IR vs Raudonas

Warning! LaserKiek patobulinau maitinimo šaltinį. Įdėjau įtampos stabilizatorių, papildomus šotkti diodus, keletą kondensatorių ir kol kas sistema veikia su mažo galingumo raudonu lazeriu ir su padidinto galingumo IR lazeriu iš “DVD combo” įrenginio (DVD skaitymas + CDRW skaitymas rašymas). Tas radiatorius kaip ir nereikalingas, bet sistema kartais kiek pašyla. Kintamas rezistorius sugraduotas miliamperais. Nuo 0 iki 200mA. Kaip tik lazeriams.

IR vs RED

Šalia maitblokio dvi identiškos linzės. Tai įgaubtos linzės, todėl jos nedidina ir nefokusuoja lazerio spindulio. Jos skiriasi savo medžiaga ar apsauginiu sluoksniu. Viena iš paprasto optinio stiklo, o štai kita iš specialaus, infraraudonus spindulius blokuojančio stiklo. Ji atrodo truputi melsva.

Va dabar eksperimentas apie spindulių filtravimą. Tik prašom atkreipti dėmesį i tai, kad IR lazeris gal 10x galingesnis nei mažytis (~5mW) raudonas DVD skaitymo lazeris.

IR vs RED

Kaip matosi iš paveiksliukų, speciali linzė gana efektyviai blokuoja IR spindulius. Panašaus stiklo filtrai yra uždėti ant fotoaparato matricos. O štai raudonas spinduliukas gana beveik be pokyčių praeina pro abi linzes. (bendras spalvos pokytis pasidarė dėl to, kad fotikas bandė atlikti automatinį white balanse). Abiem atvejais srovė per lazerio diodą apie 40mA (IR diodas dirba ne max galingumu).

Filmukas: IR lazeris. 100mA. CDRW. Nesufokusuotas. (xvid, 1.5Mb)

IR lazeris

Warning! LaserKadangi mano galingų raudonų lazerių atsargos baigėsi dėl maitblokio netobulumo, teko persikraustyti į infra raudoną (IR) diapazoną. Išlupau iš CDRW įrenginio lazeriukų modulį. IR lazeris nematomas akiai, nors kai jis veikia pilnu pajėgumu, matosi švelnus raudonas švytėjimas. Tai nėra IR spinduliai, paprasčiausiai ant lazerinio diodo vyksta panašūs procesai kaip LED ir ten švyti panašios medžiagos. Supaprastintai, puslaidininkinis lazeris tai LED diodas su specialia ertme kur ir įvyksta lazerinis generavimas. Jei paimti lazerį ir po truputi kelti srovę per diodą, tai iš pradžių pradeda švytėti LED principu veikiantys sluoksniai, dar kiek pakėlus srovę, švytėjimo intensyumas kinta šuoliškai- prasideda lazerinė generacija. Va čia ir prasideda įdomioji sritis ir optinis atbulinis ryšis. Teoriškai, reikėtų stebėti fotodiodo įtampą ir pagal jo parodymus registruoti lazerinę generaciją. Dar vienas neigiamas atbulinis ryšis. Tačiau jei neįsijausti į stiprius atspindžius, pernelyg nedidinti srovės tai galima apseiti be optinio atbulinio ryšio. Dar manau, kad lazerinių diodų technologija kiek pažengė ir lazeriukai pasidarė ne tokie jautrūs. Senesni įrašantys įrenginiai turi optinius feedback, o štai naujieji jau šia kojytę palieka niekur neprijungta. Gal jie naudoja optinį feedback per kitus optinius daviklius arba jiems jau užtenka srovės stebėjimo. Aš bandžiau gauti naujoviškų DVD-RW-DL aparatų lazerių valdymo mikroschemų aprašymus, bet gavau iš gamintojų mandagų atsiprašyma- šių mikroschemų aprašymas nėra viešai platinamas dokumentas. Sorry. 🙁
O jei nekontroliuojamas lazerinis generavimas, labai lengvai galima “iškepti” lazerio dalį, o pats diodas toliau puikiausiai švytės ir švies nelabai stipria šviesa.

Dabar tobulinu savo maitblokio varianta, todėl lazerį neišlupau iš korpuso. Taip geresnis jo aušinimas. Foto aparatas jautrus IR diapazonui, todėl puikiausiai matosi, kad šviečia tas lazeriukas.

IR laser

Ši nuotraukytė gavosi labai arti prikišus fotiko objektyva prie lazerio akutės. Šiaip graži nuotraukytė ir tiek. Kadangi nenuimta CD optika, tai matosi interferencinės grotelės.

IR laser

Laser

Lazerio maitblokis

Lazerio maitblokis tai pats primityviausias srovės šaltinis. Schema nukopijuota iš die4laser.com ir kiek pakeista. Kadangi tai linijinis srovės šaltinis, tai visa perteklinė energija išsiskiria ant tranzistoriaus. Kadangi naujoviški tranzai nebijo karščio (mano naudotas dirba iki 150oC!) tai radiatorius gali būti mažiukas arba visai be jo. Kai dariau eksperimentus tranzas ant tiek įkaito, kad atsilitavo laidas 🙂

lazerio maitblokis

Rezistoriai R4, 5, 6 tai priemonė nustatyti maksimaliai srovei. R8- tai šuntas. Čia reikia dėti apie 1 omo rezistorių. Aš idėjau 0.47 omo, tai maksimali srovė kiek per didelė. R2, 9- 1K. R1 apie 600 omų. R3, C1- tai soft-start grandinė. Aš ja nepasinaudojau. C2 saugo nuo autogeneracijos- keli šimtai pF. Aš nieko neįdėjau. C3- kiek didesnis kondikas. Tranzas- bet koks galingas lauko tranzas. Aš panaudojau kažkokį iš motininės plokštės.

Srovę tekančia per lazerį galima išsimatuoti matuojant įtampą ant šunto. Jei šuntas bus 1 omo, tai kiekvienas voltas ant šunto reikš po amperą.

lazerio maitblokis

Čia PCB plokštės paveiksliukas. Jei atspausdinti jį su 200dpi rezoliucija, tai bus kaip tik klijuoti prie plokštės. Galite pasinaudoti lazerinio printerio ir “proso” technlogija, kad pasidaryti šią plokštę.

Prietaisą geriau maitinti ne didesne kaip 5V įtampa. Nors jis veikia kad ir nuo 12V. Tik labiau kais tranzistorius.

NAUDOKITE NAUJĄ SCHEMĄ!

DVD lazeris

Warning! LaserPriklausiau visokių pletkų internete apie DVD-R lazerius. Teoriškai, kiekviename DVD įrenginyje yra du lazeriai- vienas raudonas, kitas infraraudonas (IR). Įrašančiam DVD įrenginyje abu lazeriai turi būti pakankamo galingumo, kad paveiktų fiziškai DVD ar CD diskelį. IR lazeriu mes nežaidžiam todėl, kad jis nesimato. O štai su raudonu galima pažaisti. Nors aš prieinu prie didelio šiukšlyno, DVD-R įrenginių randu mažokai. Ir paskutiniu metu beveik visi DVD-R įrenginiai ateina apardyti- pas visus išimti lazerių blokai.

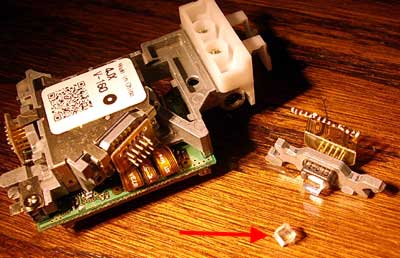

Lazeriu blokuose būna tie reikalingi lazeriniai diodai ir visiškai nereikalinga optika. Aš kolkas užtikau trijų tipų modulius. Su apvaliais diodais, kur lazeriukai būna su trim kojom. Mobilių kompiuterių DVD-R įrenginiuose lazeriukai labai maži, bet ir jie turi būti tokio pat galingumo. Ir dar papuola moduliai su sudėtingais diodais- kur diode įmontuota daugiau technikos. Ten tikriausiai yra visas detekcijos blokas.

DVD laser

Diodai ganėtinai jautrūs. Kol pasiekiau kiek labiau apčiuopiamą rezultatą sudeginau kokius 4 lazeriukus. Geriausias (kol kas) rezultatas pavyko su šiais kvadratiniais lazeriais (pasiguglines radau, kad šitas lazeris vadinamas “hologram laser diode”). Pas lazerį, ant korpuso, priklijuotas optinis elementas. Jį reikia pašalinti. Šis elementas skaido signalą į kelias dalis (ir ne tik). Šiaip su šiuo elementu gaunasi gražios interferencinės juostelės, bet jis gana stipriai slopiną spindulį. Nulupus ši stikliuką saugokit diodą nuo drėgmės- pas šitą modelį niekas nebesaugo kristalo.

Lazerinis diodas, kaip ir paprastas šviečiantis diodas yra srovės, o ne įtampos, naudotojas. Tačiau leisti diodą per paprasta balastinį rezistorių nelabai apsimoką, nes nepavyks iš jo išspausti visos galios. Todėl maitinti lazeriui reikia susimontuoti nesudėtingą srovės šaltinį. Jis nereikalauja brangių detalių- beveik viską galima išlupti iš senos kompiuterio motinos. Schema bus sekančiam poste.

DVD laser

Čia šviečia vienas modulis, o šalia guli paprastesnis, trijų kojų, lazeriukas. Kuri aš kiek perkaitinau ir jis vos vos šviečia. Kol kas nerandu internete diodų parametrų ir kokios srovės jiems tinka. Šioje nuotraukoje, per veikianti lazerį eina apie 150mA srovė. Teoriškai optinė galia turėtu būti apie 100mW…

Nukreipus lazerinį diodą tiesiai į fotiko objektyvą gauname tokį vaizdelį. Čia išsklaidyta šviesa.

DVD laser

O čia pirmieji eksperimentai bandant sufokusuoti spindulį. Šis optinis blokas skirtas paprastiems diodams ir išluptas iš skaitmeninio dauginimo aparato. Deja, jis neskirtas fokusuoti spinduliuką į tą įprasta lazerio spindulį. Šiaip tai problemos su ta optika- reikia viską labai tiksliai daryti.

DVD laser

O dabar ispėjimas. DVD-R lazeriai veikiantys ribiniam režime yra pavojingi akim. Todėl: NEŽIŪRĖKIT Į LAZERIO SPINDULĮ SU LIKUSIA SVEIKA AKIM! IR (infraraudoni) lazeriai dar pavojingesni- jų spinduliai nematomi, bet gali pažeisti tinklainę taip pat kaip ir matomi lazeriai.

Radau Rohm firmos RLD65PZB5 lazeriuko aprašymą: max optinis galingumas (impulsinis 50% duty cycle): 240mW! Srovė pagal grafiką apie 400mA. Nors maksimali srovė per diodą tik 200mA.

Darbo vieta

Sveiki mieli skaitytojai 🙂

Prašom susipažinti su mano namų darbo vieta. Tai kompiuterinio stalo kampučio nuotraukytė (beja truputi pasitvarkiau prieš darydamas šia nuotrauką. Paprastai čia būna siaubinga betvarkė):

Workplace

Nuotraukytėje matosi (pagal raikrodžio rodyklę, pradedant nuo viršaus):
1. Senas senas SiliconGraphics rodos 20″ monitorius. Laikas ji išmesti, kartais labai labai retai reikia pajungti kokią nors egzotiką prie monitoriaus ir jis mane gelbėja. Jis sugeba susisinchronizuoti su keisčiausiais video signalais ir kai kuriais atvejais jam net nereikia jokių sinchro signalų. Šis monitorius su egzotiška 3W10 jungtim- todėl teko pasidaryti keletą kabelių pajungimams. Siaubingai sunkus.
2. Po apačia monitoriaus, žemyn: Silicongraphics Indy kompiuteris, Sun Sparc Xterminal1, Sun Sparc station 5. Visi trys kompiukai veikiantys. Nu xterminalas gal ir ne pilnavertis kompiuteris- jis neturi kieto disko ir nei galimybės prijungti diską. Kažkada bandžiau bet tinklą paleisti Linuxą. Pavyko pakurti tik kernelį. O pats apatinis kompas tai iš tomografo. Pilnai veikaintis, tik diskai jau labai žviegia- išdilo jau jie. Vaizdelis ant monitoriaus būten iš šio kompo. Melynas kompiukas, Indy, tai antrasis mano kompas nusipirktas eBay. Jis man kainavo 20$ + 30$ už siuntimą už du vienetus. Taip, aš turiu du tokius. Vienas guli darbe. Pirmasis “tikro unixo” kompas yra SGI Iris Indigo. Aš juos irgi turiu du. Šiuo metu jie guli po stalu ir laukia savo mirties. Vienas Indigo su Elan video plokšte. Iris Indigo tai pats gražiausias kompas savo dizainu. Nepavyko man nusipirkti tik SGI O2 kompiuterio- šio dizainas irgi visai nieko.
3. Kiek dešiniau matosi juoda kolonėlė ir “nuogas” darbinis kompiuteris. Šiaip aš ji laikau uždaryta- mažiau triukšmo, bet darant nuotrauka jis buvo atidarytas, nes maitina papildomą kietą diską prijungta prie Sparc Station5.
4. Darbinis kompiuteris tai apysenis P4, 3Ghz, HT. Su intelio motina ir 3 SATA diskeliais. Diskeliai nėra labai dideli, ir niekada neužpildomi. Nes yra skirti laikiniems įrašams ir video kameros filmų redagavimui. 2Gb RAM- nes užkniso “out of memory” pranešimai. Užtat tik 200Mb virtual memory.
5. Du 17″ LCD monitoriai. Abu arba Samsung arba LG. Tiesa pasakius, pas viena matrica yra Chungwos, o pas kita nepamenu. Kontroleriai, maitblokai ir korpusai nuo Samsungo. Abu monitoriai surinkti iš visokiausių atliekų. Abiem buvo net skrostos matricos. Todėl pas abu yra prikritusiu dulkių į vidų. Kairysis monitorius kiek kaista- matyt kažką pribūriau su lempomis.
6. Kažkoks kietas diskas ir mikroschemų programatorius. Popiergalis su užrašais. Ir bevielė Chic pelė kuri jau keletą metų veikia be jokių problemų išskyrus kad nudilo jos dugnas ir parėjo mygtukai bei pasilupo dažai. Jos imtuvas darant nuotrauką nukrito ant žemės. Paprastai jis guli už kompiuterių, ant stalo kampo.
7. Juoda klavietūra- tai jau trečia iš eilės. Pirma buvo balta- aš jai net pašvietimą su žaliais diodais buvau sukonstravęs. Antra buvo USB ir mįslingai vieną dieną nebeužsikūrė. Trečioji- originali HP klavietūra pakelta šiukšlyne. Pas ja neveikė kai kurie klavišai- aš ja išploviau po kranu su Fairy ir viskas dabar veikia. Aš labai nemėgstu klavietūru su visokiais papildomais klavišais ir visaip išraitytų. Pirmiausia užima labai daug vietos ant stalo, o antriausia kam tie bereikalingi “bells’n’whistles”? Klavietūra spausdinu beveik nežiūrėdamas, todėl ji turi būti “standartinio” dydžio- kitaip būna problemos su teisingų klavišų paspaudimu.
8. Arbatos puodelis su klasikinių stiklinės indėklų nėra dažnas švečias ant stalo. Dažniau gali užtinkti puoduką su balta kava.
9. Sun klavietūra ir pelė čia būna tik kaip svečias. Paprastai jos būna užmestos ant radiatoriaus.

Čia buvo “paradinė pusė”… kad pamatyti kas už nugaros, spauskite: Continue reading →

Kondensatorių baterija

Iš jau minėto tomografo maitinimo šaltinio išlupom kondensatorių bateriją. Tai 12 didelių, su varžtais prisukamų kondensatorių. Baterija sudaro 6 x 12000μF ir 6 x 8200μF kondikai, visi po 400V (450V surge). Taigis viso 121200μF (0,12F) kuriuos galima per kokį diodą pajungti į rozetę ir prikrauti… Jei pakrautume iki 400V tokia baterija sukauptu 9696J energijos. O tai jau labai labai daug. Ypač žinant kad šie kondikai gali atiduoti visą energiją momentaliai.

kondensatoriu baterija

Plačiau apie kondikų energijos skaičiavimus senoje žinutėje.

Tomografas

Vakar buvo pasiektas elektroninės technikos vandalizavimo-ardymo rekordas. Ne kiekvieną dieną galima sulaužyti, išardyti, sudaužyti ir išlupinėti kompiuterinį tomografą. Kadangi “cielas” tomografas netilpo į automobilį, tai neturim gražios, įprastos nuotraukytės su ta baronka ir lova. Turim jau palaužyto aparato nuotraukytes.

Čia super-duper kompiuteris kuris rodo tuos žmogienos pjuvius ant kompo ekrano:

tomografas

O jei rimčiau, tai nieko super čia nėra. Paprasčiausiai Sun Sparcstation 5 su 256Mb RAM, papildomu kietu disku ir CDROM. Rodos dar imontuota papildoma plokštė ryšiams su periferija. Dar nežinau, kompo neanalizavau.

tomografas

O čia tai tos baronkos centrinė dalis. Šiaip aparatas buvo tikrai labai senoviškas. Nors jis ir pagamintas 1995 metais, bet dizainas tikriausiai dar 10 metų senesnis. Nors sako kad Philipsas moka gaminti technika, bet pačio tomografo valdymo kompiuteris paliko slogų vaizdelį. Vienintelis mano identifikuotas procesorius buvo motorolos MC68020 veikiantis ant 16MHz, toliau buvo daug plokščių su RAM (nestandartinės plokštės) ir kogero kokiais 8 MIPS procesoriais (čia jau spėlionė, nes procesoriai matyt daryti pagal spec užsakymą.)

Pats aparatas padarytas iš besisukančios rentgeno lempos ir 192 detektoriaus (jei nesuklydau). Visa šita bandūra maitinama iš impulsinio maitinimo šaltinio kuris iš 380V daro 400V voltų paaukštinto dažnio. Ta paaukštinta įtampa važiuoja į baronką ir ten stovi trafai ir lygintuvai rentgeno lempom. Visa šita machinerija turėjo sriobti gana daug elektros- ant keitiklio stovi 150A trifazis automatas. Įvadinėje spintoje stovi 250A automatas.

Labai mažai įdomių daikčiukų radau tokiam daug vilčių teikusiam aparate. Štai keletas paminėtinų elementų: IGBT tranzai, galingi tiristoriai, izoliaciniai transformatoriai, 2 plazminiai ekraniukai (B/W), didelė elektrolitinių kondikų baterėja, Sun kompiuteriukas, magnetiniai paleidėjai, Cos Fi kondikai, keletas smulkių detalyčių. Visa mikro elektronika beviltiškai senoviška. Dar dominantis daikčiukas- tai hidraulinis siurbliukas ir keletas hidraulinių cilindrų ir elektromagnetiniai klapanai.

Aparatas išardytas per dvi dienas.
