Žinot koks populiariausias klausimas girdimas iš “automobilisto” apie LED? Kaip pajungti? O kas yra rezistorius? O kokį reikia dėti…

Rezistorius tai elementas, apribojantis srovę per šviesos diodą (LED). Pats šviesos diodas yra “srovės” vartotojas. Todėl paprasčiausias sprendimas- pajungti rezistorių ir ant jo sodinti perteklinę galią. Rezistoriaus varža skaičiuojama taip:

Susižinom, kiek mA srovės reikia diodui. Iš kažkur sužinom kiek įtampos krenta ant diodo (nuo 2 iki daug voltų. Daug tai pas specialius baltos šviesos diodus, kurie konstruktyviai sudaryti iš keleto diodų sujungtu nuosekliai diodo korpuse).

Įtampa ant rezistoriaus:

U_rez=U_maitinimo - U_diodo.

Pastebim, kad U_maitinimo yra kiek kintama- kai išjungtas automobilio variklis- 12V, kai užkurtas- artėja prie 14V. O jei blogas generatorius- būna ir daugiau 🙂
Taigi jau U_rez gaunasi kažkoks netikslus.

R_rez=U_rez/I_diodo.

Praktinis pavyzdys:

Žalias šviesos diodas, I_diodo=15mA, U_diodo=3V.
U_Automobilio=12.5V.

U_rez=12.5-3=9.5V
R_rez=9.5/0.015=633 omo.

Praktiškai pasirenkam rezistorių iš artimiausio standartinio dydžio, šiuo atveju 620 ±5% omu, bet skaičiuosim toliau tiksliai.

Pasiskaičiuojam, kas bus kai kaitaliosis įtampa:

I_diodo14=(14-3)/633=17mA
I_diodo11=(11-3)/633=13mA

Srovė kiek šokinėja, bet nėra labai baisus šuoliai. Tačiau jei reikia jungti daugiau diodų? Kiekvienam po rezistorių? Galima diodus (identiškus) jungti nuosekliai ir apseiti be papildomu balastinių rezistorių. Dėsniai tie patys, tik reikia imti didesnį diodų kritimą. Sakysim jungiam 3 tuos pačius diodus:

U_diodu=3x3V=9V.
I_diodu=15mA.
U_rez=12.5-9=3.5V
R_rez=3.5/0.015=233 omai.

Jei pasidarė neigiami skaičiai, reiškia tiek diodų nuosekliai jungti negalima 🙂

Vėl pažiūrim kas bus kai užsives motoras:
I_diodo14=(14-9)/233=21mA oj… jau daugiau. Pabandykit paskaičiuoti, kas bus jei jungsime 4 diodus. Tikrai didelė tikimybė, kad diodai perdegs… O jei imti galingesnius diodus? Pasiskaičiuokit.

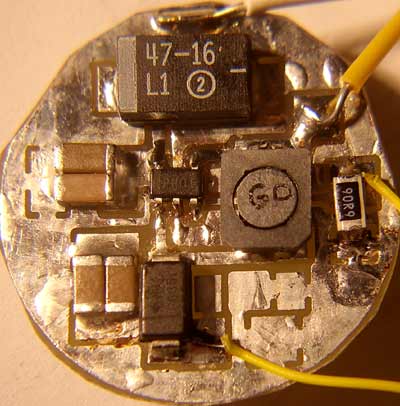

Tai ką daryti? Galima naudoti sudėtingus, modernius balastus. Bet jei nesinori vargintis, lituoti daugybe detalių. Ir dar brangių detalių… Ogi reikia panaudoti dvi detales- vieną rezistorių ir LM317 stabilizatoriu (apie 1Lt išlaidų). Ir gausis stabilizuotas srovės šaltinis.

LM317 gaminamas įvairaus galingumo ir įvairiuose korpusuose. Kuo stambesnis korpusas, tuo daugiau galios gali stabilizuoti aparačiukas.

Va jums aparačiukas surinktas su LM317L (smd soic8 korpusas) ir vienas SMD rezistorius (rodos 1206):

O štai jums ir super sudėtinga schema bei srovės apskaičiavimo formulė:

Mums reikia parinkti rezistorių pagal turimą srovę. Todėl, jei problemos su matematika, va jums formulė:

R=1.25/I (varža omais, srovė amperais).

Ir srovė bus stabilizuota. Todėl diodai bus apsaugoti ir švies tolygiai.

Tik nereikia užmiršti, kad pats reguliatorius turi tam tikrą minimalų įtampos kritimą (apie 3V, gal mažiau…). Schema tinkama ir baltiems diodams, ir mėlyniems. Ir kogero net lazeriams. Svarbu neviršyti reguliuojamos galios (priklauso nuo LM317 korpuso). Nors mikroschema gali dirbti ir 100^oC temperatūroje, geriau taip neeksperimentuoti.

Supaprastintas pajungimas į STOP žibintus. Schema specifinė- be balastinių rezistorių.
