Laikas bėga, technologija tobulėja. Patobulėjo ir LED LCD televizoriai. Dabar 32″ telikas tebeturi pašvietimą tik iš
vienos pusės. O ir LED draiveris integruotas į LCD matricą…

(matosi “paleidimo" grandinė)

Ir tas LED draiveris toks minimalistinis. Iš vieno galo 24V maitinimas, ON/OFF ir ryškumas. Iš kito galo pasijungimas į LED liniuotes. Pats draiveris padarytas ant nežinomos mikroschemos su žyma: BD9262EVF (Gal ROHM Semiconductor?). Tai tipinis STEP-UP stabilizatorius. Tačiau kažkai gudriai padarytas LED srovės feedback. Draiveris užkelia įtampą iki maždaug 50V ir matuoja srovę per 6 LED liniuotes (viso 96 LED korpusai, rodos po 2 diodus. 192 LEDai. 6 feedback)

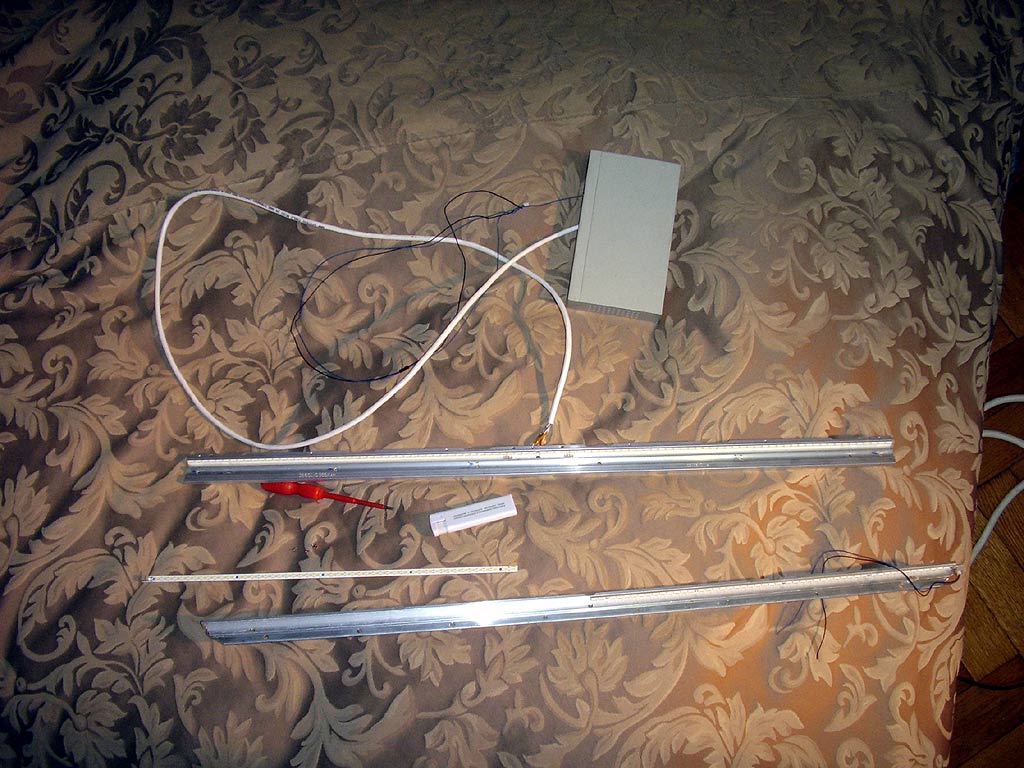

Ant pačio LED PCB nieko įdomaus: LG Innotek V6 32INCH HD R-TYPE Rev 0.0 20100104. Aliumininė PCB priklijuota prie LCD masyvaus profilio- jau nebe skardos, kaip senose versijose. Ir dar, tas aliumininis profilis varžteliais prisuktas prie LCD aliuminines nugarėlės. Ir ne be reikalo… naujas LED šviestuvas vartoja virš 40W energijos (24V, 2 su biški ampero). Atmetus draiverio nuostolius (jis čiut čiut kaista) visa energija teka į šviesos diodus. Ir šitas vienišas, nes LCD pašviečiamas tik iš vienos pusės, balkis gana stipriai ir greitai kaista!
Nėra net lyginti su senu LED šviestuvu.

O šviesos duoda daug. Tikrai daug.

Geriau į tuos LEDus nežiūrėti, nes lieka “zuikučiai" ilgesniam laikui. Žvėris o ne lempa.
