Sincgars Nokia SMS terminalas

Čia toks karinis kriptoterminalas kurį naudojo amerikonai ir NATO kariai (Nokia PARSA - Partiosanomalaite). Šitas SMS aparatas jungiasi prie SINCGARS racijų (komentaruose parašyta kad tokią turiu) ir ten galima siuntinėti koduotas žinutes. Dar yra ir maži printeriukai, kad atspausdinti čekutį. O pati racija dargi dirba šokinėjančio dažnio režimu. Kad dar sumažinti galimybę nuskaityti informaciją, ji siunčiama “burst" režimu. T.y. piršteli tuos kelis baitus vienam dažnyje, kelis kitame ir išsijungia.

NOKIA SINCGARS crypto terminal
Toks teoriškai nieko nebijantis korpusas. Maitinimui reikia net 6 AA tipo batareikų arba gali maitintis iš racijos.

Tačiau labiau domina kaip šita praėjusio amžiaus karinė technika atrodo iš vidaus.
NOKIA SINCGARS crypto terminal

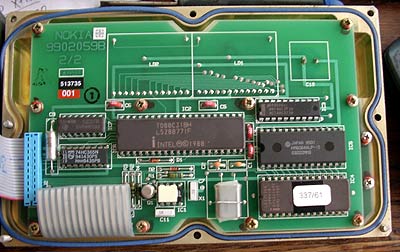

Nieko ekstremalaus, auksinio: Intel TD80C31BH mikrokontroleris, HM6264ALP RAM atmintis, 27C256 ROM čipas. Kažkos 8-nių kojų čipas paslėptas po kondikų, bet nesitikiu ko nors ekstremalaus.

NOKIA SINCGARS crypto terminal

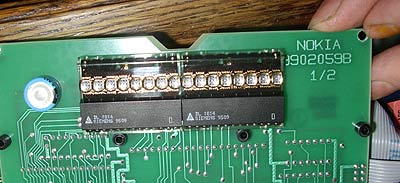

Va čia tai senobinis grožis- Siemens DL1814 LED indikatoriai. Tiesa nelabai prabangūs kaip šitie LEDai.

NOKIA SINCGARS crypto terminal

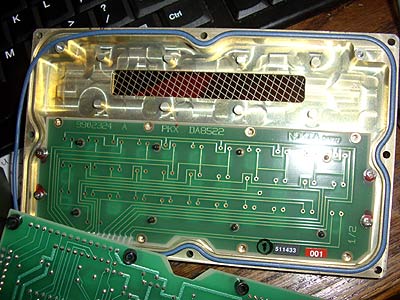

Klavietūros plokštė- pati klavietūra guminė. Matosi, kad LED ekraniukas užbraukytas laidžiu tinkleliu- kad geresnis ekranavimas. Šiaip dėžutė prabangi- ryškiai karinės technikos gamintojai turi CNC.

NOKIA SINCGARS crypto terminal

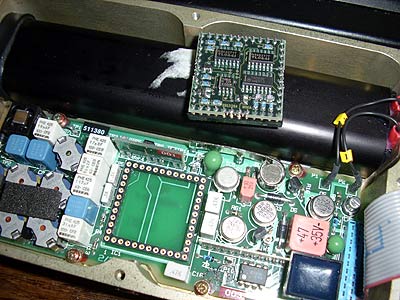

Kažkoks modulis kuris išsitraukia. Bet čia jokios skaitmenos- TL0641 du vienetai, TL0821 ir kažkas iš motorolos su skaičiais 14053B.

NOKIA SINCGARS crypto terminal

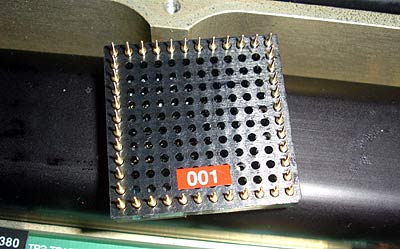

Čia to muduliuko kita pusė.

NOKIA SINCGARS crypto terminal

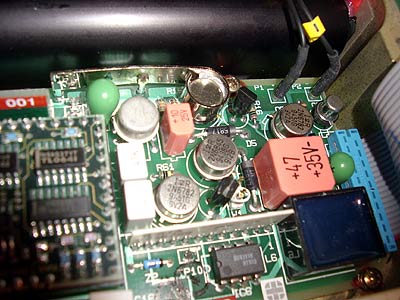

Čia maitblokis. Nesimato jokių power droseliu, vadinasi stabilizatorius paprastas. Tikriausiai ant to tranzo su improvizuotu radiatorium. Kiti tranzai 2N6845, 2N6782 ir šiaip smulkmė.

Info paimta iš interneto (cryptomuseum.com):

The Partiosanomalaite (PARSA) is a secure portable military Electronic Messaging Unit (EMU) for use with telephone and radio equipment, developed by Nokia (Finland). Messages can be encrypted and decrypted with the built-in crypto system, and are sent via Audio Frequency Shift Keying (AFSK), over standard voice channels. It was also sold by Philips Usfa as the UA-8296.
PARSA is the smaller 'brother' of the Nokia Sanomalaite (SANLA) M/90 originally released in 1983. Together with the Keskussanomalaite (KESANLA) these are part of a complete integrated reconnaissance and command messaging system (Sanomalaitejärestelmä), that is in use by all branches of the Finnish Defence Forces.
The Unit has an alphanumeric red LED display with a single row of 16 characters and weights approx. 1 kg. It is powered by 6 AA-size batteries or by an external 10-30 V DC source. It interfaces with voice-grade 150 to 600 baud equipment and has a 200 character transmit (TX) memory. Up to 8 messages can be kept in its 2000 character receive (RX) memory. The terminal is vibration, shock and climate resistand and fully waterproof .
The unit has an automatic software-embedded encryption algorithm. The secret software key can be changed easily. Capture of a terminal cannot jeapardise the security of a current software key in use by other terminals, nor can it compromise security of the system at a future date.

3 Responses to “Sincgars Nokia SMS terminalas”

  1. Jurgis Says:

    “originally released in 1983″
    wow!
    dabar belieka perdaryt i hipsteriska klaviatura smartfonui :)

  2. NEgis Says:

    Kad ten penktoje nuotraukoje nuo virsaus kaireje puseje mano manymu esantys penki komponentai labai panasus i droselius.

  3. Administrator Says:

    Taip, ten droseliai. Tačiau jie susije su modemo funkcija ir filtru.
