Kiniškos PCB, pigiau ir spalvingiau

Kaip ir žadėjau, kai tik gavau PCB iš Kinijos, tai iš karto dedu kelias nuotraukas ir kiek komentarų.

kiniska PCB plokste

Pirmiausia- seniau buvo 5×5 ir tik žalios. Dabar, dėl konkurencijos, mažiausia PCB tai 10×10 ir bet kokios spalvos. Teoriškai galima jas panelizuoti ir frezuoti, bet tada kaina pasidaro nebe pigi. Ši kainuoja ~10$ (10vnt) plius siuntimas (apie 5$). Pagamina iš gerberių per kelias dienas, deja siuntimas užtrunka Kinišką mėnesį. Tai kiek ištemptas ir neapibrėžtas laiko tarpas kiek panašus į kalendorinį mėnesį.

kiniska PCB plokste

PCB jau gaminasi didesnė nei leidžia nemokama Eagle programa. Todėl tenka paaukoti 2×10cm visokiom nesamonėm ir “dezainui". Mano reikmėm šis plotas vistiek buvo per didelis, todėl teko įsprausti dar kelis greitukinius projektėlius ala perėjimai iš vieno korpuso į kitą ar graži jungtis ličio jonų maišeliams.

kiniska PCB plokste

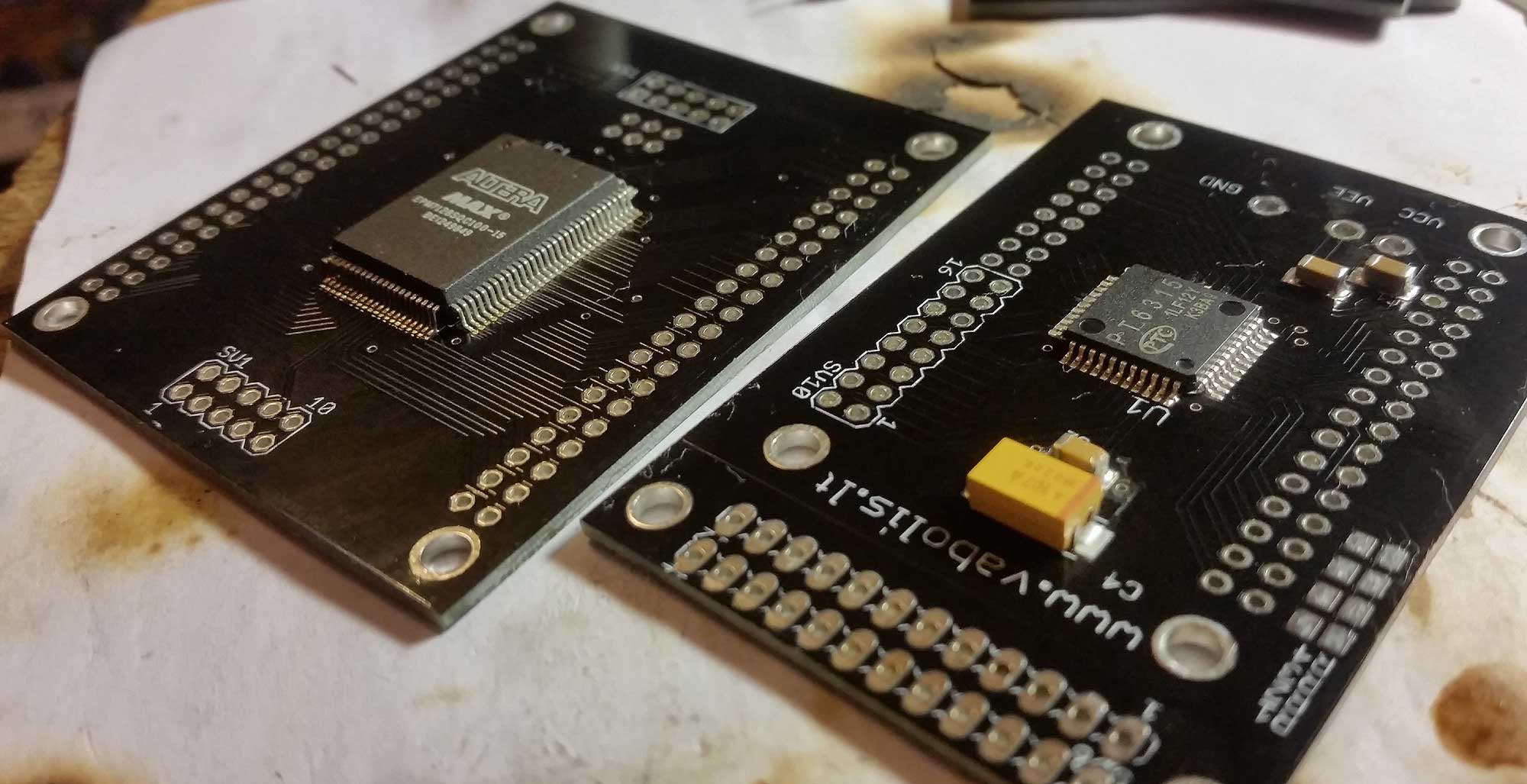

Kiek palitavau. Pastebėjimai dėl juodos spalvos- nesimato variniai takeliai ir man kiek atrodo, kad juodas padengimas kiek silpnesnis nei žaliais. Kita užsakyta PCB bus raudona :) , bet vėliau kogero bus vėl klasika- žalia spalva.

9 Responses to “Kiniškos PCB, pigiau ir spalvingiau”

  1. Kastytis Says:

    Tai čia gaunasi plokštelė 1 su kapeikos, o koks minimalus užsakymo kiekis…čia ta 10 ir darė “Itogo"?

  2. Administrator Says:

    “Itogo" $15.60 (arba kito užsakymo 15.4 nes skiriasi siuntimo kainos) už 10 vienetų, 10cm x 10cm dvipusė PCB. Min skylės diametras 0,3mm. Min takelio storis (ir izoliacija) 6 milsai (0.1524 mm). Aš tokių plonų dar nenaudojau, pas mane 12 milsų.
    Dar būna nuolaidos kartais. Dabar pvz. minus 1USD naujų metų proga.

  3. Dovydas Says:

    Kaip atskiri PCB? Raižai, laužai, pjaustai ar karpai?

  4. Administrator Says:

    Kiniškas deimantinis diskelis.

  5. Saulius Says:

    Sveiki Levai ,
    Cia pcb is seedstudio ? Gal galima butu koki eagle faila ten siusta paziureti ?

  6. Administrator Says:

    galima. :) bet aš siunčiu ne eagle failą, bet gerberius:

    Gerber files for Seeed studio. Galima žiūrėti su gerberview, o paprasčiausia- nueiti į tą seeed studio puslapį ir ten užkrauti. Pas juos geras online gerber vieweris.

  7. Darius Says:

    Levai,
    prašyčiau pasidalinti info apie konkrečiai šituos kiniečius, kurie pagamino plokštes.
    Dėkui iš anksto.
    Darius

  8. Administrator Says:

    Tai Seeedstudio.

  9. Artūras Says:

    Seeeeeeeed ima daugiau nei easyeda. Sprendžiant iš to, kad gerberviewer'is nukreipia į easyeda, tai galvoju, kad seeed patys negamina.
    Seeed paprašė 51 pinigo, o easyeda už tą patį 40
