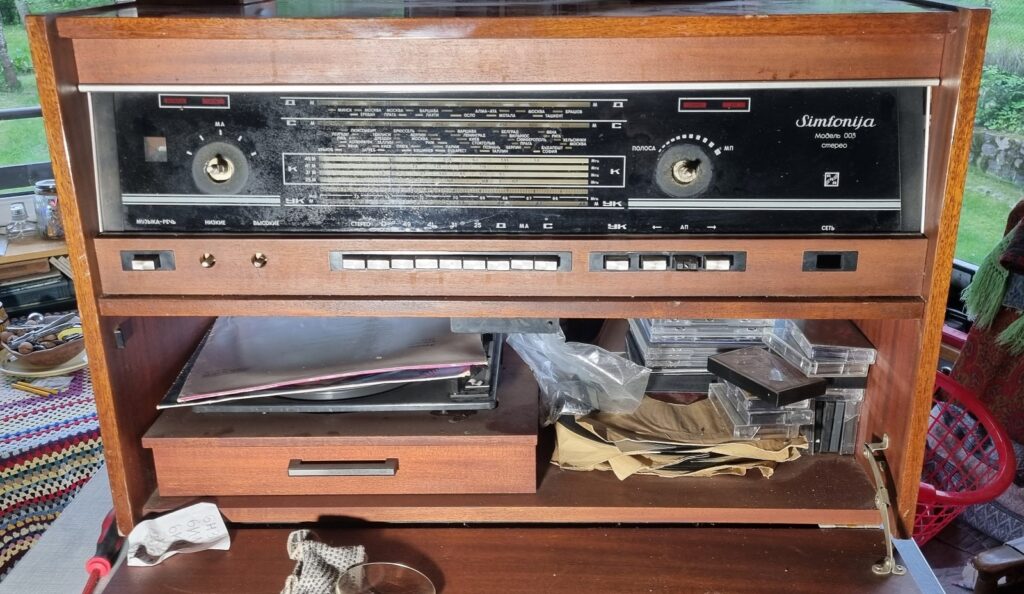

Simfonija 003 Stereo

Daugybę metų guli toks lempinis aparatas- Simfonija 003. Gaminta 1971 – 1976. T.y. gali būti mano amžininkė. Maniškė ko gero ~1975 metų gamybos. Bent jau taip parašyta ant lempų ir kondensatorių.

Tai lempinė radiola (radija ir patefonas), tačiau skiriasi nuo daugybės kitų, kad čia stereo aparatas. Gaudo ilgas, vidutines ir ultratrumpas bangas (UTB, kas dabar vadinama FM). Deja iš FM stereo signalo negaudo, nes ji tarybinio standarto stereo kodavimo. O bangas aš jau perstumiau į šiuolaikinį diapazoną. Pakeliui radau gamybos broką FM bloke- kondensatorius nebuvo prilituotas. Bet matyt visiems buvo dzin, kas 1975 klausėsi FM?

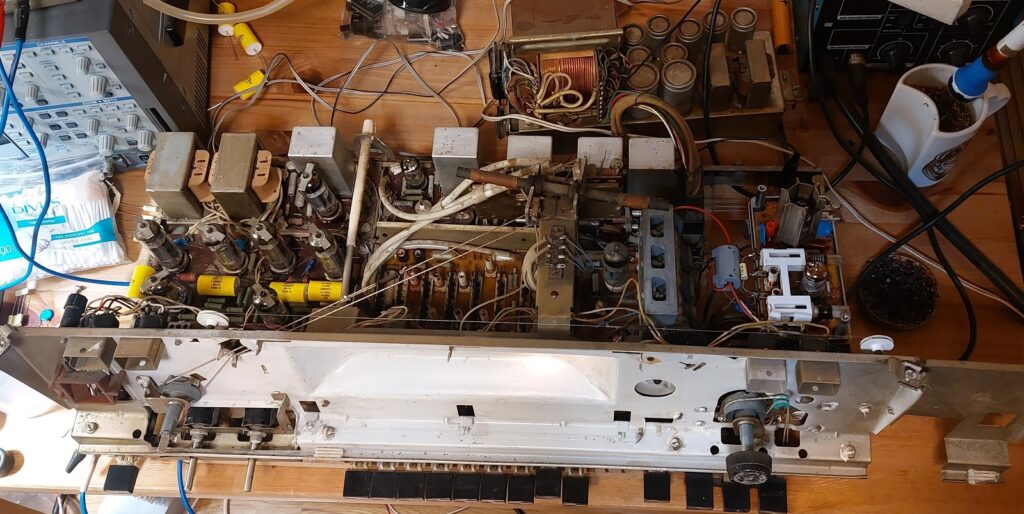

Darbo metu. Matosi jau pakeisti keli kondensatoriai. Ir kiek pavalyta.

Daug lempučių: 6П14П – 4 vnt , 6Н2П – 3 vnt, 6К4П – 3 vnt, 6И1П – 1 vnt, 6Ж1П – 1 vnt, 6Н3П – 1 vnt, 6Е1П – 1 vnt, 6Ф5П – 1 vnt, 6Х2П – 2 vnt. Nuo tokio kiekio jaučiasi šiluma kambaryje.

Praeitam šimtmetyje kiek pamenu veikė tik FM, dabar jau nebe, nes dažniai ne tie. Dažnius persukom. O AM neveikė dėl to, kad nebuvo vienos lemputės. Patefonas kaip ir veikia. Tik bėda- iš galvutės ištekėjo kažkoks snarglys ir ji dabar beveik neveikia. Radau kažkokią kitokią, bet ji visiškai netinka.

Ir atėjo kažkoks momentas, kai kilo noras paremontuoti. Įjungus buvo pastebėta, kad ne tik nėra vienos lemputės, bet ir dvi išėjimo lempos išimtos ir numestos. Sudėjus atgal pastebėta, kad jų anodai įkaito iki raudonumo- vadinasi yra DC nutekėjimas į lempų tinklelius. Tipinė bėda dėl kondensatorių. Dalį kondensatorių užsakiau, bet šiuolaikiniai aukštavolčiai kažkaip brangoki… O poto nusprendžiau, kad kai kuriuos kondensatorius keisiu į bet kokius. Taip 0,047µF x 400V pasikeitė į 0.33µF x 1000V. Nieko, veikia. Tikriausiai žemi pagerėjo1 :).

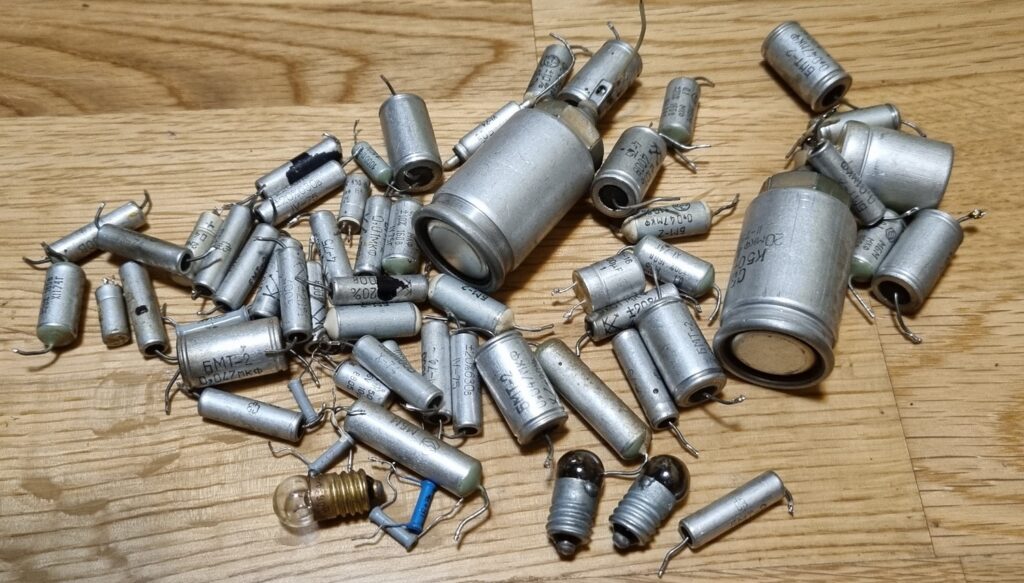

keli kondensatoriai pasimetė. Triūbeliniai- geri, liko po dažnio perstumimo. Dideli elektrolitai iš maitblokio panaudoti kaip naujų kondenstorių “nešėjai”.


Taip po truputi pasikeitė 105% popierinių kondensatorių į pagrinde polipropileno ir truputis keramikos. Kodėl daugiau šimto? Ogi įdėjau kelis papildomus kovodamas su trugdžiais.

Vienintelis rimtesnis remontas buvo teisingas UTB diapazono pakeitimas. Teko pakeisti gal kokius 6 kondensatorius ir nuvynioti vieną vija iš geterodino apvijos. Dėl verjėrio ir variatorių, naujas diapazonas apima tik pusę vakarietiško diapazono. Nesvarbu, nes man patinkančios stotys pasigauna.

Visdėlto kokie niekšai buvo tie sovietai- schemos iš interneto truputi neatitinka realybes. Kas dar baisiau- niekur nėra “silk screen”, o montažinių schemų numeracija neatitinka principinės schemos numeracijai.

Iš pribumbasų – mechaninis dažnio pareguliavimas su elektromotoru. Tačiau jis kaip ir veikia tik UTB/FM diapazone. Iš čia pasiskolinau ~14V savom reikmėm. O štai originaliam stereo dekoderiui, tranzistoriniam, radijos kurėjai 24V pasidarė iš … 260V (!), rezistoriaus ir dviejų nuosekliai sujungtu stabilitronų.2

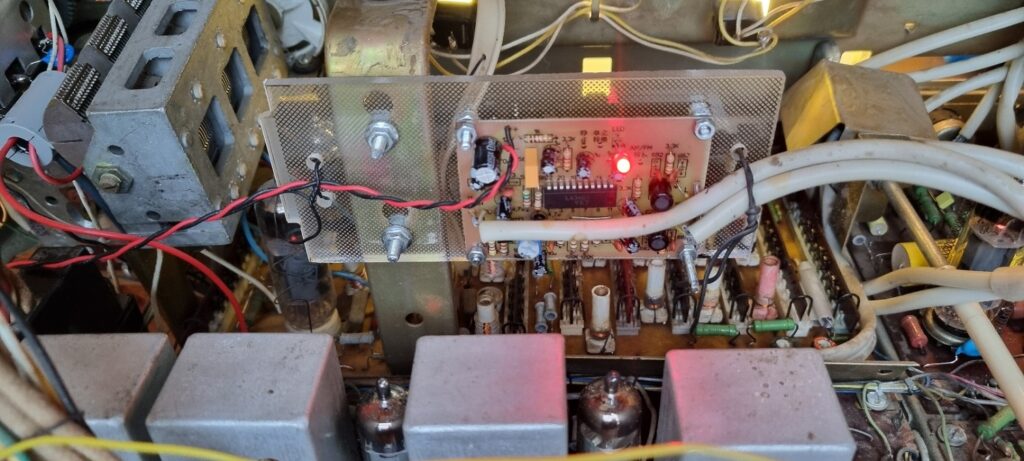

Jei prabilom apie stereo, tai tarybinio standarto dekoderis buvo išmestas ir pastatytas kiniškas modulis. Visiškos kokybės nebus, nes rodos pas tarybinį standartą FM tarpinio dažnio plotis kiek per mažas pilnam stereo signalui.

Anachronizmas lempinėje radijoje. Dabar kaip perjungi į stereo, dingsta šiltas lempinis garsas3.
green indicator tube

Beveik visas lempas pakeičiau į naujas, tik geterodino-mixo lempos (6И1П) neradau. Žalios akies lempą (6Е1П) radau visiškai naują, dabar šviečia labai stipriai ir jautriai smaukosi. Veikė tik AM diapazonuose. Poto pradėjo veikti tik FM diapazone, o AM dingo4.
Gal kažkur jungikliuose nėra kontakto. Ten signalai kaip ir ateina iš tarpinio dažnio stiprintuvo ir per jungiklius ateina į šią lemputę. Šiaip, kiekvieną kartą paversdamas radija ant šono, laukiu eilinio siurprizo- tai kažkur laidelis atsilituoja, tai iš viso “šalta pajkė5” ar nebeveikia koks nors jungiklis. Ko norėti- tarybinis palikimas ir darbo kokybė, 50 metų amžius ir dar neteisingas sandėliavimas.
Taigi, akies neveikimas AM liko kaip vienintelis defektas.

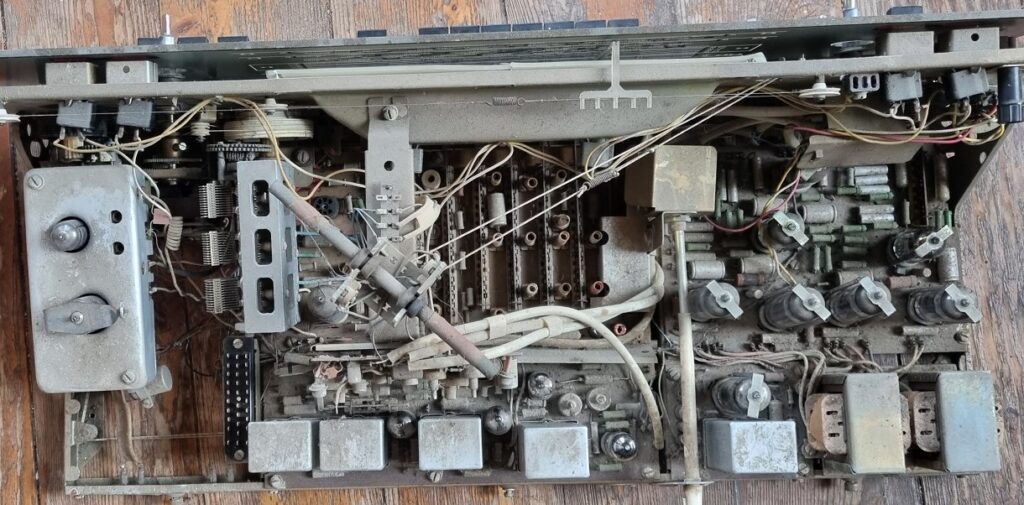

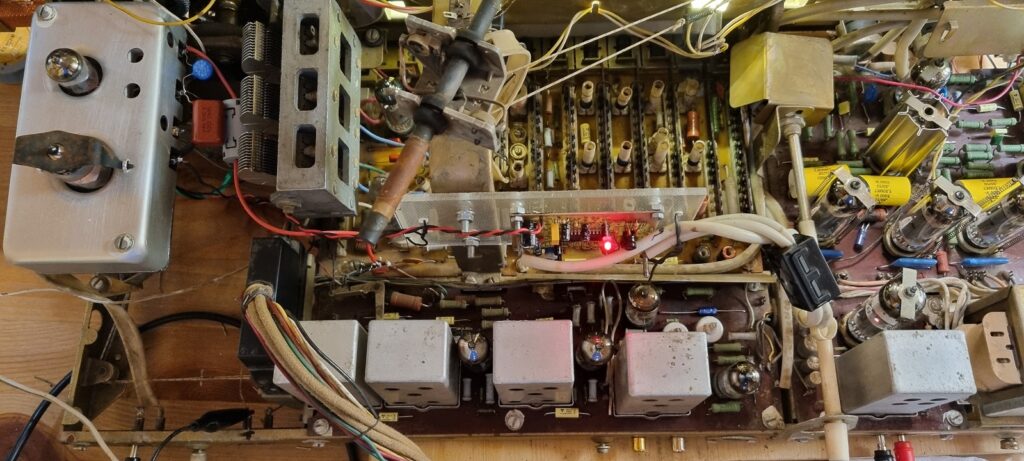

Palyginimui dvi nuotraukos, “before” ir “after”. Gal kiek matysis darbai:

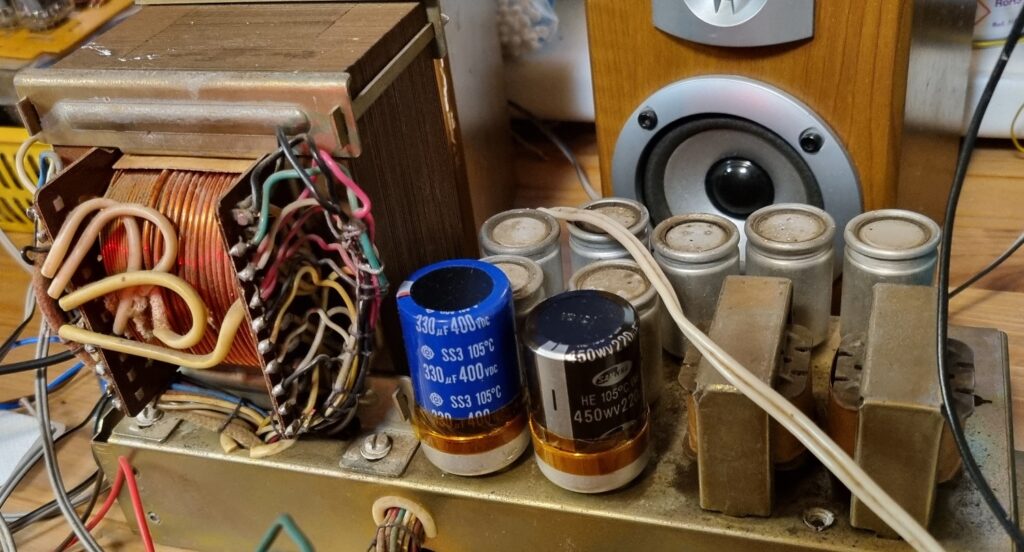

“Kiek” pasikeitė maitinimo šaltinio kondensatorių nominalai:

Kodėl originalai 450V, kai ten max 260V?

Radijos kūrėjai apie tokias talpas kogero net negalėjo svajoti. Talpa padidėjo kažkur 5 kartus. Kaip ne keista, mėlyno kondensatoriaus (iškarto po diodų) įtaka minimali. O štai antras, kuris stovi po droselio, labai pamažino 50/100Hz foną. Beja apie talpas- visi išimti kondensatoriai rodė per dideles talpas. Čia taip mano multimetras reaguoja į nedidelius nuotekius. Ir tikrai ten buvo nuotekis, nors 500V megaommetras nieko neparodė.

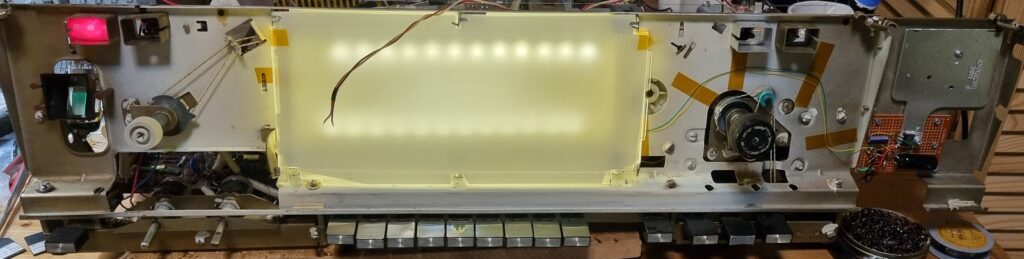

Dar vienas baisus anachronizmas- apšvietimo lempučių (ir ne tik) keitimas į LED:

“šiltos” spalvos LED juostelė ir LCD monitoriaus matricos viduriai. Kairėje- raudonas LED kuris vadinasi “музика”. Ši lempa šviečia pastoviai (nebent įjungsi “Речь”), tai kaitrinės lemputės čia nelabai. Dar bus “stereo” LEDas.
  1. nėra originalių kolonėlių, todėl negaliu nieko pasakyti apie “skambėjimą”. Su pigiom 8Ω kolonėlėm (gal 2 litrų dydžio), skambėjo prastokai. Vėliau radau kolonėles iš kažkokio “prabangaus” televizoriaus, 4Ω. Skamba gana gerai. (aš šiaip glušas, man viskas gerai skamba. beveik) ↩︎
  2. gaunasi taip: 260-24=236V gesinimas ant 19KΩ rezistoriaus. Pabandžius pasiskolinti įtampą iš čia, nugesinau visiškai 24V. ↩︎
  3. Dėl signalo lygių skirtumų ir mikroschemos signalas per stiprus, o į mikroschema irgi ateina per didelės amplitudės signalas. Todėl panašu, kad stereo signalas pakraipytas. ↩︎
  4. Aš tikrai pamenu, kad veikė. Schema ten paprastutė, ir signalas yra. O rezultato nėra. ↩︎
  5. Toks efektas, kai dėl laiko, lydmetalio kokybės, termostreso ir mechanikos suyra lydmetalis- atsiranda mikro įtrūkimai. ↩︎

Sklendė

Ateini taip į rūsį ir matai kaip bėga vandenėlis. Reikia remontuoti. Kapitalinis šildymo sistemos remontas nenumatytas planuose.

Šiaip, čia varva per viršutinį užspaudžiamą sandariklį. Jei tas sandarinklis būtų sukiojamas bent paskutinius 40 metų, tai gal ir veiktu. Bet dabar visi važteliai pavirto monolitiniu rūdžių kristalu. Gerai, kad už pečiaus radau dar vieną, nenaudojamą sklendę. Ir prasidėjo relaxas “hands tools rescue” stiliuje (toks jutubė kanalas)

Sklendė kaip ir vaikšto. Viršutinis tarpiklis biški įtartinas- jis iš kažkokio suakmenėjusio “paranito” ar kitokio “plastiko”. Išbandyti galima tik pajungus į vandens sistemą. Tačiau kai visi varžteliai “vaikšto”, nėra problemos remontuoti, pakeisti ir pavežti. O pačios sklendės sandarumą apsprendžia pati konstrukcija- užtūra ar ne tiesi, o pleišto formos. Uždarant sklendę, pleištas spaudžiasi į atitinkamą plyšį ir užsisandarina. Pačiam korpuse yra akmeninio plastiko tarpinės. (todėl korpuso negalima deginti ugnyje norint išvalyti rūdis ir dažus).

Dar reikia nupirkti pajungimo tarpiklius, nes originalūs irgi akmeniniai ir kogero asbesto-plastiko kompozitas. Tačiau manau bus kokie standartiniai. Ne taip, kaip korpusiniai, kur teko biški papjaustyti rankutėmis. Ir dar tarpiklinį silikoną panaudojau.

Bybis, o ne Bitės 5G internetas

Jau nebe pirmą kartą rašau, kad mano fazendoje prie Kauno marių labai blogas internetas. Ir tikrai ne dėl “lauko stiprumo”, nes kažkaip žiemos metu veikia ir 5G ir kaip greičiai pusė velnio. Vasaros metu kiek blogiau, bet lieka blaškytis tarp 4G+ ir 3G. Jutubė ir visokie pornhubai vos vos sukasi. Tačiau nebandykit naudotis internetu kai būna geras oras ir savaitgalis….

Kaip matom beveik visi “pagaliukai” (rašant postą visi pagaliukai) yra. Vadinasi ryšis su bazine stotim kaip ir veikia. Tačiau interneto beveik nėra. GPRS ir 2G stiliaus 64 kilobitai jums į rankas. Tipo geras oras, eikit džiaugtis gamta ar šiaip pjauti/ravėti žolę. Čia integruotas modemas į kompiuterį (PCIe) su didoka antena. Mobilus telefonas iš viso blaškosi.

Bitė/Labas pasiūlė pabandyti (!) modemą su išorine antena, nes “nenumatomas naujų stočių rengimas ir modernizavimas šiame rajone“.

Dėkojame už skirtą laiką su mumis susisiekti.

Atsiprašome, kad atsakymas užtruko. Šiuo metu sulaukiame daug užklausų.

Patikrinusi informaciją, matau, kad Jums aktualioje teritorijoje BITĖS ryšio padengimo zona yra gera. Šiuo metu čia nėra suplanuota ryšio plėtra. Tačiau tinklą nuolat vystome, aš perduosiu informaciją apie poreikį čia stiprinti ryšį kolegoms, į Jūsų pastabas atsižvelgsime ateityje plečiant tinklą.

Pagarbiai
Žaneta
Klientų aptarnavimo skyrius

Bybis tau į akį, Žaneta.

Lempistams nerodyti

Yra tokia vieta, kur stovi toks didmaišis….

Ir iškarto- negalima kuistis ir pirkti. Nebent nematukais visą maišą. 🙂 😛

Pigiai ir kokybiškai

Nutarė, kad reikia elektromobilių krovimo stotelių. Pigiai už svetimas lėšas. Toliau foto:

Vienas tos senas elektrikas pravardžiuodavo mane chalturščiku. Dabar aš nebe toks. Laurus perėmė berniukai iš Fleksneta.

ARM: MPU-6050™ paleidimas

Per visus tuos arduinus ir kitokius pitoninius iškrypimus, net kelias dienas nepaleidau MPU-6050™ akselerometro ir giroskopo. Pasirodo, reikia atidžiau skaityti produkto datašytą. O kad pas visokius arduinus mikroschema pasileidžia su ne pilna inicializacija ir konfiguracija aš nežinau. Bet mano variantas veikia ant gryno gcc.

STM32F103 MPU-6050™ source code, tik .c ir .h failai. Su nedideliu demo.

Retro Sankcijos

Šis mano blogo postas kažkiektai susijęs ir su šiais laikais, bet pagrinde tai senovės istorija- kai tarybų sąjunga pradėjo kažkiek purkštauti po antrojo pasaulinio karo, atsirado sankcijos. Ir konkrečiai COCOM , kuris draudė parduoti rusams visokias gerybes. Aišku buvo visokių apėjimų kaip su ДВК1 – DEC ir IBM 3602 klonavimu. Tačiau progresas nesustojo, atsirado PC. Ir prireikė tokių kompų, kad su GW-BASIC ar kokiu nors Paskaliu programuoti tarpkontinentines balistines raketas. Todėl partija nusprendė- догнать и перегнать3 ar paprasčiau šnekant, nukopijuoti (pavogti) PC XT (1984) o gal ir PC (1981). Kodėl XT? Todėl, kad AT jau pernelyg sudėtingas. Ir kažkur į aštuoniasdėšimtųjų gale gimė уёбище4 vardu НЕЙРОН И99.66.01. Jau toks vardas su skaičiukais sako, kad tai gaminys ne “liaudies masėms”. O karinei pramonei, kokiems nors шарагом5 ar atominėm elektrinėms.

O dabar didelė foto galerija su didelėm nuotraukom. Kad pamatyti, kokį kompą padarė “atominė” valstybė “beveik” savo jėgomis. Prie šios kvailystės dirbo cielas institutas Kijeve. Prie nuotraukų parašiau trumpus komentarus. Agregatas pagagamintas po 1990 metų.

Aš tikrai nežinau, ar verta atgaivinti šitą nesąmonę. Aš nesu tarybinės technikos kolekcininkas. Vienintelis kompas kurį norėčiau gauti tai ДВК-2 (nes teko kiek padirbti su tokiu. Sentimentai). Taigi jei kas turit, tai galime mainytis, netgi su priemoka.

O dabar apie sankcijas. Sankcijos padeda- tiesa lėtokai, bet pilnai susmugdo šalies progresą. O kai nėra progreso, nėra ekonomikos. O kai nėra ekonomikos ir progreso, tai net atominės bombos gali ir nebeveikti.

  1. Диалоговый вычислительный комплекс. DEC PDP-11 klonas. ↩︎
  2. IBM 360 klonas- ЕС ЭВМ serija ↩︎
  3. pavyti ir aplenkti. Tarybinis šūkis rodos nuo Chrusčiovo laikų, kai nusprendė aplenkti amerikonus. ↩︎
  4. neišverčiamas rusiškas keiksmažodis. ↩︎
  5. šaraškė, šaraga – užslaptintas mokslinis institukas ar konstravimo biuras. Dažnai suderintas su pusiau kalėjimu. ↩︎

Sausis- depresinis mėnuo

Sausis- labai tamsus mėnuo. Plius- peršalau lakstydamas kieme. Todėl nieko ir nedariau. O reikėtu… O dar 18€ investicija į lavos lempą. Tiesiog galima sėdėti ir steiblitis į tą lempą. Dar pavyko nusipirkti pigiai vieną raritetą mano kolekcijai. O štai virtuvės remontas pastrigo, nes tingiu ir šalta ir tamsu.

Gal bus kada nors daugiau.

Su 2025 skaičiais

Sveikinu visus su naujais metais. Lai nauji metai būna linksmi, laimingi ir ramūs. Kaip šitie namukai:

Dulskis. Poriniai nameliai

Tai originalus Kauno primityvisto piešinukas. Originalus netgi rėmelis. Perspektyva biški kreiva, bet paveiksliukas spinduliuoja ramybe. Noriu jau aš taikos…
