FM striprintuvas. nuo 5W iki daug.

Kaip jau minėjau kitoje žinutėje, mano aukšto dažnio generatoriau galingumas yra nedidelis. Iš pradžių, aš nutariau pasidaryti galios stiprintuvą nuo nulio. Bet vėliau prisiminiau, kad kažkur garaže turi mėtytis senas galios stiprintuvas nuo kažkokio istorinio mašinos telefono. Dargi ne GSM laikų. Man pasisekė ir aš jį radau. Stiprintuve trūko vieno galios tranzo- bet man užtenka ir esamo galingumo. Aš gi nenoriu transliuoti visam miestui savo signalų. Patikrinęs internete tranzistorių aprašymus pamačiau, kad iš esamų detalių aš galiu išpešti iki 10W galios. Plokštėje daugybė detalių. Yra netgi išėjimo galios matuotojas ir kitos įvairus niekalas. Aš į juos nekreipiau dėmesio. Taip pat ir nesinagrinėjau tranzo bazių užmaitinimo (pagaminto ant LM723H). Paprasčiausiai pajungiau maitinimą ir radau, kad į bazes paduodama 0.7V nežiūrinti į maitinimo šaltinio įtampą.

schematics
Tai supaprastinta schema. Pastorintos linijos reiškia kažkokias linijas ant PCB. Jos prie 400MHz kažką gal ir reiškia, bet prie 100…

T1: 2N5944 npn Pout=2W, Pin=0.18W; T2: 2N5946 npn Pout=10W, Pin=1W. Tranzistoriai dirba iki 470MHz.

Pirmiausia man reikėjo perstumti stiprintuvo diapazoną. Nuo 400MHz iki 100MHz. Visu tarpkaskadinių ryšių kondensatorių talpa stipriai padidinau. Prilitavau papildomus 18…47pF kondensatorius (kokius radau). Taip pat suspaudžiau droselių apvijas (po testo nusprendžiau juos pakeisti). Taip pat pritvirtinau radiatorių, nes originalusis seniai prarastas.

RF amplifier
RF amplifier
Va kaip viskas atrodo.

Maitinimą padaviau iš kompiuterio maitblokio. Pradžiai naudojau tik 5V.

antenna
Antena tai standartine 1/4 bangos, 50 omu banginės varžos antena 100MHz. Jo elemento ilgis 70cm. Ją nusikopijavau iš kito interneto puslapio (tingiu versti):

Another suitable antenna is the so-called “Quarter wave Ground plane”, as shown in figure. It consists of 5 elements of the same type and length as on the dipole. The center one radiates the signal, while the others make a so-called ground plane. D shows how the elements are assembled with a chassis-mount BNC socket. The middle rod is soldered to the center connector, while the lower ones are soldered in the bolt holes. They could preferable be bent under (an soldered to) the next as shown, to give mechanical strength. These rods should not point straight out, but be bent 30-45 degrees downwards. This antenna has 50 ohms impedance, and should be connected to a 50 ohms cable without a balun. It’s important that the antenna is placed high and free. At FM frequencies, the transmitting power don’t affect the range much, it’s more important to have a clear view towards the listeners. If you put a little effort in finding a good location, you can get quite far even with a small transmitter. The antenna should be placed outdoors (preferably on the roof) since both trees and buildings obstruct FM signals. If someone starts asking, remember that such an antenna is good for reception too!

Pasibandžiau šį “siustuvą” ir atrodo, kad jis veikia. Reikia tik padidinti L2 ir L5 induktyvumą. Jei pernely maži žemajai FM diapazono pusei. Taip pat reikia padoriai pritivirtinti radiatorius- tranzai kaista. Reikėtu kur naus gauti kokį matuoklį kad patikrinti ar gerai susiderino antena-kabelis ir įšėjmo kaskadas.

Plazminis TV 2

Kaip jau minėjau kitoje žinutėje, vienas iš galimu plazminio televizoriaus defektu yra juodoji mirties linija. Ją sukelia vienos mikroschemos, priklijuotos prie lanksčios plokštės (PCB), gedimas. Jei būtų pažeistas pajungimo laidas or kontaktas, juodos linijos būtų žymiai siauresnės. O jei būtų pažeista “paskirstymo” mikroschema, tai juosta būtų 4 kartus platesnė, arba net ekranas užtemtamsėtu iki galo. Kodėl sugenda šį mikroschema? Dažniausiai jos genda nuo gamyklinio broko, perkaitimo ar elektros iškrovos.

flexible pcb and 4 chips
Čia jus matote lansčią plokštę atklijuota nuo nuo TV panelės. Čia matote keturias mikroschemas. Paprastai būna sugedusi tik viena, bet reikia keisti visą matricą! Faktiškai, jei sugenda viena mikroschemutė, tenka pirkti naują televizorių. O plazminiai televizoriai kainuoja jau kaip kelios karvės!

Šią plokštę galima atklijuoti nuo matricos stiklo, bet kaip ją priklijuoti atgal? Kontaktai labai siauri.

flexible pcb and 4 chips
(Tie baisūs stori ir mėlyni brūkšniai tai milimetrai)

Taip pat reikalingi kažkokie specialūs klijai. Šios problemos toliau tiriamos.

Plazminis TV

Iš keletos neveikiančių LG plazminių televizorių pasidariau vieną tokį pusiau veikianti. Jis skirtas žaidimams ir visokiems destrukciniems testams. Taigi pirma plazminio teliko apžvalga.

Plasma TV repair
Labai senas (21 metų) Panasonic TV su įprastu kineskopu ir 2004 metų LG plazminis monitorius.

Plazminė displėjaus panelė (PDP) yra didelis stiklinis įrenginys- dvi stiklinės plokštės padengtos permatomais laidininkais. Viename stikle laidininkai eina horizontaliai, kitame vertikaliai. Tarpas tarp plokščių užpildytas įnertinėmis dujomis. Galinis stiklas dar padengtas specialiu liuminiforu. Kai įtampa paduodama į vieną horizontalią eilutę ir vieną vertikalų stulpelį, įvyksta išlydis viename taške. Išlydis generuoja ultravioletinius spindulius kurie aktyvuoja liuminiforą. Liuminiforas spinduliuoja matomus spindulius. Galinė stiklinė plokštė priklijuota prie didelės aliumininės plokštės. Ji skirta nuvesti šilumai nuo PDP.

Prieš PDP pastatytas stiklo ir plastiko paketas. Jis skirtas apsaugoti delikačią PDP ir taip pat apsaugoti žmones nuo PDP karščio. Tas pat stiklas atlieka ir spalvų filtro vaidmenį.

Plazminio TV viduje yra daugybė elektronikos. Labai didelis maitinimo šaltinis, specializuotas konpiuteris vaizdo apdorojimui ir dekoderiai-registrai. Dekoderiai-registrai, tai specialios mikroschemos kurios komutuoja minėtas eilutes ir stulpelius. Lanksčių laidininkų pagalba šios mikroschemos priklijuotos prie panelės stiklo. Šias mikroschemas neįmanoma pakeisti. Jei sugenda poros dolerių vertės mikroschema reikia keisti kelių tūkstančių vertės matricą.

Plasma TV repair
Tai juodoji mirties juosta.

Plasma TV repair
Plasma TV repair
Pas šiuos TV yra daugybė kištukų: VGA, kompozitinis video įėjimas, komponentinis video įėjimas, garso įėjimas, RS-232, distancinio kištukas, maitinimo lizdas.

Plasma TV repair
Ant ekrano matosi kažkoks triukšmas. Gal ką blogai surinkau ar ekranavau.

Bus daugiau…

Dvipusė spausdinta plokštė namuose

Jei norite pasidaryti dvipusę spausdintą plokštę (PCB) namuose jums reikės keletos dalykėlių: dvipusės fotorezistu dengtos plokštės, truputis natrio šarmo (NaOH) arba paprasto kanalizacijos valiklio su šarmu, truputis plokščių ėsdintojo (mano atveju azoto rūgšties tirpalo HNO3), plokščių kūrimo programos, gero printerio, permatomos plėvelės, klijų, dviejų ultravioletinių lempų.

Pirma, susikurkit savo PCB. Aš pvz naudojuos Eagle programa. Atspausdinkit abu sluksnius atskirai. Dabar suklijuokit 2 plėveles ir kokį nors tarpiklį, kad padaryti vokelį plokštei. Tarpiklio storis turi būti toks pats kaip plokštė arba vos vos plonesnis. Suveskite visas skylutes.

PCB at home

Nuimkite apsauginę mėlyną plėvelę nuo plokštės.

PCB at home

Įdėkite voką su plokšte tarp dviejų UV lempų. Nejudinkite lempų, plokštės ar voko kol vyksta švitinimas.

PCB at home

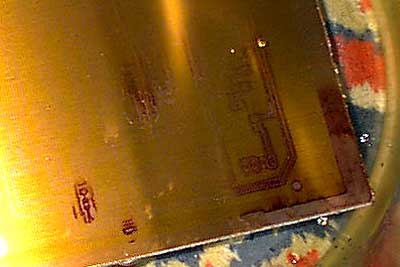

Po apšvitinimo išryškinkit plokštę natrio šarmo tirpale. Ryškinkite lėtai, su silpnu tirpalu. Koncentruotas tirpalas gali nuplauti ir reikalingas dalis.

PCB at home

Įdėkite plokštę į ėsdinimo tirpalą.

PCB at home

Ir pasigrožėkit rezultatu. Visos skylutės suvestos. Dabar laikas išgręžti vieną kitą skylutę.

PCB

Sena tarybinė radio stotelė kolūkiečiams

Kitoje žinutėje rašiau, kad mano FM generatorius pernelyg silpnas kad glušintu nutolusius kaimynų radio imtuvus. Ir aš prisiminiau, kad turiu kažkur garaže seną siustuvą- imtuvą (raciją, transyverį). 16P22B-1 (16Р22В-1, 16R22V-1). Tai 146 – 174 MHz FM radio diapazono įrenginys. Šėjimas jau nemažas 8…15W. Jei perstumti į transliacinį diapazoną, tai manau uždusintu radijas visam mažam miestelyje. 🙂

Atidariau racijos korpusą ir nuskanavau. Norėjau pažiūrėti, ar dažnius galima perstumti.

FM Transmitter
FM Transmitter

Šis senas siustuvas naudoja skaitmeninį dažnio nustatymą su PLL pagalba. Pats PLL sukonstruotas iš palaidų detalių. Naudojant dabartines detales, galima vietoje visų tų auksnių detalių įdėti vieną mikroschemą. Kad ir TSA6057. Čia iš datasheeto: The TSA6057 is a bipolar single chip frequency synthesizer manufactured in SUBILO-N technology (components laterally separated by oxide). It performs all the tuning functions of a PLL radio tuning system. The IC is designed for application in all types of radio receivers.

Jeigu tik būtų laisvo laiko ir noro…

Šią raciją išbandžiau su jos fiksuotu dažniu. Aš galėjau kalbėtis su savo kaimų be jokių trukdžių. Vienoje pusėje antena originali stacionari, o kitoje pusėje laido galiukas.

FM radio stočių trukdymas

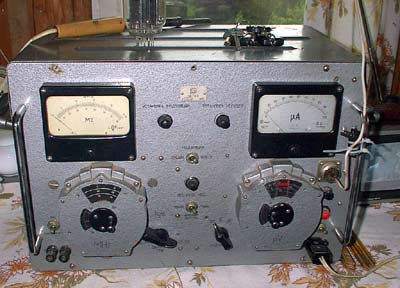

Už nedidelę sumą aš įsigijau labai sena aukšto dažnio generatorių. Generatorius pagamintas apie 1960 metus. Bet dar veikia. Atidariūs korpusą, pastebėjau, kad kai kurios radio lempos pakeistos į naujesnes. Rodos iš 1978 metų… Visos aukšto dažnio grandinės paslėptos labai solidžiu ekranu. Įšėjimo ateniuatorius padarytas kaip kažkoks judantis bangolaidis.

FM generator

Generatoriaus įšėjimas yra nuo 16MHz iki 126MHz. Taigi, jis dengia visą FM radio diapazoną. Įšėjimas yra iki 0.1V. Gal kiek mažai mano eksperimentams…

O dabar trumpa istorija: Kai kada tu turi kokius nors debilus, idiotus kaimynus kurie visą dieną garsiai klausosi kokios nors debilnos radio stoties, kuri groją vemti verčiančią muziką siaurakakčiams klausytojams. Ir jie klausosi tą muziką labai garsiai. Ir nieko negali padaryti, nes pagal įstatymūs jie tai gali daryti.

Taigi, paemi seną FM generatorių, įkiši paprastą laidą į išėjimą, nureguliuoji į norimos stoties dažnį ir įjungi pilną galingumą, kad užglušinti radio stotį. Dabar kaimynai klausys 1000Hz toną, tavo mėgiamą muziką (jei naudosi moduliavimą pagal išorinį signalą) ar paprastą tylą (tik nešėjas, be moduliacijos).

Aišku, kiekvienam žmogui kiek sunkoka gauti tokį generatorių, taigi reikia pasidaryti panašų įrenginį. Apsilankykit mano puslapiuose ateityje ir gal rasit schemą.

Kabelinės televizijos įrenginiai

Iš vietinio fabrikėlio atvežė biški gamyklinio broko. Teros stiprintuvų, moduliatorių, filtrų, skirstytuvų ir kitokių keistų dėžučių. Štai nuotraukytė kelių įdomių įrenginių. Man jie patiko todėl, kad manau, kad šie aparatai turi pernelyg daug kištukų. Ypač tas mažes. Jame nėra nei vieno aktyvinio komponento. Ir gedimas pažymėtas strėliuke- blogas kištukas. Kas gi daugiau suges aparate su tiek kištukų? 🙂

Multikistukai

Didesnis daiktelis jau labiau komplikuotas. Ten jau daugybė kondensatorių, diodų, ričių, tranzų ir net kelios mikroschemos. Šie daikčiukai tikrai nepanaudojami buityje, bet labai jau grąžūs. Ir tiek daug kištukų… 🙂 Šiaip, geros dėžutės konstravimui, gaila kad be dangčiukų. Nu ir dar gal išlupsiu keletą naudingų detalyčių savo konstrukcijom.

Labai labai dideli kondensatoriai

Yra dideli kondensatoriai ir yra labai labai dideli kondensatoriai. Pastarieji turi galingus prijungimo gnybtus su varžtais. Tokie gnybtai reikalingi praleidinėti didelėm srovėm. Kad ir tokie kondikai – 47000mkf x 80V ar 100000mkf (0.1F) x 16V. Tokie įrenginiai sukaupia gana daug energijos. Šitie kondikai naudojami, kai reikia didelios srovės impulsų- dideliuose printeriuose, didelės galios garso stiprintuvuose. Tas 0.1F kondikas labai senas, jam gal 20 ar 30 metų, bet jis pagamintas japonijoje, Matsushitos fabrike. Tais laikais dar patys japonai gamindavo… Kondensatoriaus talpa niekur nenugaravo ir vidinė nuotekio srovė labai maža- pakroviau aš ji iki 14V, po poros valandų voltmetras parodė 13V, iš ryto apie 12.5V, o po paros dar tebėra 12V!

Kondensatoriaus sukaupta energija skaičiuojama džiauliais”

E = CU2/2 ; E = J, C = F, U = V.

Taigi kondikas laiko savyje 27.6J energijos. Kaip matosi iš formulės, įtampą turi žymiai daugiau esmės nei talpa. Va kitas kondikas- 350mkf x 450V gali sukaupti apie ~73J energijos. Ir jis yra lengvesnis bei mažesnis. O tie 73J gali ir užmušti.
Todėl, jei mašinoje stovi 1F kondikas and įėjimo, jis žymiai mažiau sukaupia energijos nei kondikai stovintys po keitiklio. Va jei po keitiklio pastatyti ka nors tokio… O dabar kondiku naudingumas truputi užkeltas…

Talpa (C) yra kruvio kiekis kiekvienam voltui.

C =Q/U ; kur Q = kulonai (kruvio matavimo vienetas) ir U = Voltai.

Vidutinė galia vatais:

Pav = CU2/2t ; kur t = laikas sekundėm.

Kai kondikai naudojami impulsinėse schemose, srovė yra svarbus faktorius. Vidinė virpėjimo (ripple) srovė kartais nurodama kondensatorių parametruose RMS. O žinant kad:

P = I2R ; kur šiuo atveju R yra ESR, vidinė kondiko varža.

Iškarto matosi, kad tai yra išskaidytos jėgos, energijos parametras. Kuo daugiau išsiskiria galios, tuo kondikas karštesnis. Kuo karštesnis, tuo trumpiau veikia. ESR tai suma varžų: diaelektriko varža, plokštelių (folgos) varža, elektrolito varža, išvadų varža. Ir ji matuojama prie tam tikro dažnio. Todėl, kondikas gali gerai dirbti 50Hz klasikiniam maitblokyje, o impulsiniam ji bus totalus šūdas. Butent ši reikšmė kartais sugriauna teoriškai visiškai teisingas schemas.

Kaip pamatuoti tokių kondensatorių talpą? Ypač kai testeris matuoja tik iki 20mkf.
Štai formulė:

Uc = Usupply(1-2.718-t/(RC)).

Ti įtampos priklausomynė nuo varžos, talpos ir laiko.

Iškraukite savo kondensatorių. Pajunkit jį per rezistorių prie stabilizuoto galingo maitinimo šaltinio. Koks nors 5W maitblokiukas netinka. Palaikykit kelias sekundes ir išmatuokit įtampą. O dabar palyginkit su teorinėm reikšmėm:

Input
Maitblokio įtampa Voltais
Kondensatoriaus talpa Faradais
Resistoriaus varža Omais
Krovimo laikas Sekundėmis
Output
Laiko momentu Sekundės
Įtampa ant gnybtų Voltai

very big caps

Impulsinių transformatorių skaičiavimas

Senam žurnale (Radio – Радио) radau nedidelį straipsnį kaip skaičiuoti impulsinių transformatorių apvijas. Šis straipsnis skirtas trafams suvyniotiems ant žiedų, bet manau, kad tinka ir E formos šerdims. Naudojamt impulso pločio muduliavimą (PWM) išėjimo įtampa skaičiuojasi prie maksimalaus impulso pločio.

1. Transformatoriaus galia: Pt=1.3*ΣPn , W. Transformatoriaus galia yra visų įšėjimų galių suma padauginta iš koeficiento.

2. Šerdies maksimali galia: P=Sc*So*f*Bmax/150 , W. f=Hz, Sc=šerdies skerspjūvio plotas, cm2; So=Šerdies “skylės” arba “lango” plotas, cm2; Bmax= maksimali indukcija Teslomis, iš šerdies dokumentacijos.

3. Pirminė apvija: w1=0.25*104*U1/fBmaxSc , apvijomis.

4. Maksimali pirminės apvijos srovė: I1max=P/ηU1 , A. (η naudingumo koeficientas = ~0.8)

5. Laido diametras: d1=0.6*√I1max , mm. Diametras lygus 0.6 padaugintas iš srovės kvadratinės šaknies.

6. Antrinės (ir kitos) apvijos: w2=w1*U2/U1 , apvijomis.

feritte core

Vietelės kurias reikia žinoti pas Windows

Yra daugybė antspyware ar addware programų. Kai kurios yra gaunamos dykai, kai kurios komercinės, o kai kurios pačios yra su addware ir spyware elementais. Taigi, kiekvienas Windows vartotojas turi žinoti keletą vietelių savo windows sistemoje.

1. Start menu, Startup direktorija. Pašalinti visas nereikalingas, keistas ir nepageidaujamas programas.

2. Aplankykit control panel, add remove programs. Nuinstaliuokit visas nenaudojamas ar blogas programas.

3. Paleiskit regedit. (Start, Run, regedit). Pradedantysis vartojas gali apžiūrėti kelias vietas:
My Computer\HKEY_CURRENT_USER\Software\Microsoft\Winodows\CurrentVersion\ ir patikrinkit Run ir RunOne šakas. Pašalionkit visas nereikalingas eilutes.

Taip pat:
My Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\ ir patikrinti Run, RunOnce ir RunOnceEx…

4. Sekantis etapas patikrinti senus sisteminius failus win.ini ir system.ini iš windows sistemos direktorijos. Žiūrėkit į [run] sekciją.

5. Eikit į savo Internet explorer propertus- Temporary Internet Files->Settings->View Objects. Ir ten ištrinti įtartinus ir “bad” objektus.

Taip pat nuspauskit Control+Alt+Delete, kad iškviesti task manager. Paieškokit svetimų proecesų. Stabdykit juos, ir jei jie vėl pasileidžia- tai bloga programa. Įsidemėkit programos pavadinimą ir paieškokite to failo. Pabandykit jį ištrinti. Jei windows OS neleidžia tai padaryti, pabandykit pervardinti failo pavadinimą ar direktorijos pavadinimą. Kartais, kai virusinės programos pasileidinėja sudėtingesniais metodais, labai smagu pakeisti virusinį failą į tekstinį. Su notepad sukuriam tekstinį failą ir pervardinam į virusinį. Lai tas suknistas virusas bando paleisti tekstinį failą.

Labai gerasm bet pavojingas įrankis yra “HijackThis.exe”. Ši programa parodo visus pavojinmgus momentus ir vartotojas su pleyte gali ištrinti jam nepationkamus procesus.

būkit atsargūs, jūs galite nužudyti savo windows sistemą, jei ištrinsit ne tą ką reikią.
