Trumpo jungimo apsauga

Tai kiek prieštarauja šio blogo politikai- ši schema nėra išbandyta realiam gyvenime. Ji išbandyta ir veikia laboratorinėse sąlygose.
Tai schema prijungiama prie IGBT tilto apatinių tranzų emiterių. Ten parašyta “PCB shunt” bet realiai ten turi stovėti 0.005 omų eilės galingi, neindukciniai šuntai. Tai srovės duomenų nuskaitymas.
Pagal datašytą naudojami tranzai 10ms išlaiko trumpą jungimą. Jei per 10ms išjungsim tranzus, teoriškai nereikės pirkti naujų. Todėl pagal vieną IXYS corporation dokumentą sukurpiau šią schemą:

IGBT short circuit protection
Čia prijungtas tik maitinimas ir suimituota avarija. Todėl dega raudonas šviesos diodas.

IGBT short circuit protection
(Schema spausdinimui).

Schema ganėtinai paprasta: dvigubas komparatorius stebį srovės daviklių parodymus. Nedideli kondensatoriai ir rezistoriai duodą tam tikrą laiko užlaikymą ir turi saugoti nuo falšyvų suveikimų.
Jei tik bet kuris komparatorius pastebi problemą, jis perjungią trigerį kuris indikuoją klaidą, užžiebia diodą, pašviečia į optotranzistorių ir dar atjungia generatoriaus signalų perdavimą.
Sistema atsistato tik išjungus maitinimo įtampą arba padavus RESET signalą. Taip pat gedimo suveikimą galima imituoti panaudojus kitos optoporos įvadus.
Kaip minėjau schema veikia “ant stalo”, bet nežinau kaip ji veiks triukšmingoje aplinkoje. Nors ir pridėjau visokių filtrų, dar neaišku kas ir kaip bus.
Dėmesio! Schema galvaniškai sujungta su aukštos įtampos “minusu”, todėl realiam pasaulyje ji gali užpurtyti. Schemos generatorių signalai įsiterpia prie draiverių, kurie ir taip sėdi po pavojinga įtampa.

Tiltas ir snuberiai

Padidinus dead time, pradėjo lakstyti visokie nekontroliuojami impulsiukai. Teko juos slopinti įvairiom priemonėm. Vienos kiek padėjo, kitos nelabai, o trečios… nežinau :).

Taigi, mano indukcinio kaitinimo agregato galios tilto dalis:
full bridge tiltas

O schema čia:
full bridge tiltas
(didesnė schema spausdinimui)

Komentarai:
Violetinė plokštelė dešinėje- draiverių plokštė. Valdymo signalai į IGBT eina ekranuotais laidais (mėlynas, pilkas, žalias ir raudonas). Šalia šviečia nedidelė neoninė lemputė- nieko nėra geriau, nei laiko patikrinta klasika. Šviečia lemputė- nesiartink, pavojinga.
Nuotraukoje matosi keturi balti dideli kondensatoriai. Centriniai- tai GE 5uF x 400V DC pajungti prie galios grandinės “šynu”. O štai kiti tai 0.068uF x 1000V polipropilenai kurie jungia galios šyną su korpusu. Taip bent jau oscilografas tiksliau rodo- manau, kad dalis triukšmo per juos slopinasi. Centrinis pilkas ir pabaltavęs rezistorius darbo metu labai stipriai kaista- gal kiek per didelė talpa šiame snuberyje. Tai snuberis kuris pastatytas ant tilto išėjimo. Tilto išėjimas oranžinis ir rudas laidas.
Aliumininis radiatorius įžemintas į PE laidininką. Dar matosi termostatas ir dalis ventiliatorių valdymo grandinės (užstoja kiek baltas kondikas).
Visas tiltas maitnamas iš kairės pusės per geltoną ir raudoną laidą. Ant laiko kabo saugiklis. Dar yra rezistorius iškrauti kondensatorius.
1N4148 diodai tai kažkoks SMD klonas.
Visi snuberių rezistoriai 3…5W, mažo induktyvumo.
Visi kondensatoriai polipropileniniai.

PLL generatorius indukciniam kaitinimui

Žmonės verkė ir sakė, kad aš blogietis ir nededu indukcinio kaitinimo generatoriaus schemos. O aš atsakydavau, kad dar neradau normaliai veikiančios. Ši schema dar toli iki tobulybės, tačiau iš išbandytų veikia geriausiai.
Schema kuriau ne aš. Tai skolinta schema iš http://uzzors2k.4hv.org/. Ten kiek ir aprašytas jos veikimas. Aš tik papildžiau papildomus elementus ir kiek pridėjau smulkmenų dėl stabilumo. Viskas susideda ant nedidelės vienpusės spausdintos plokštės (PCB). Štai kaip atrodo visas PLL generatorius skirtas indukcinio kaitinimo krosnelei:

PLL induction heater schematics
Raudoni laideliai +12V maitinimas, nuogi (beveik visi)- žemė. Atrodo kad nėra labai daug detalių. Bet aš mėgstu SMD…

Toliau bus daug paveiksliukų, schemų ir info. Todėl, kad skaityti toliau reikia spausti čia: Continue reading →

Ar mokam rašyti?

Viskas prasidėjo nuo “Verkiančiosios” dovanos- ji gavo iš kinijos dovanų dėžę rašalinių plunksnakočių. Tokių klasikinių, kur rašalą reikia įsiurbti į vidų ir t.t. Su “parkeriu” rašyti pradėjau maždaug prieš 32 metus, o baigiau tikriausiai prieš kokius 28… 🙂 Poto rašiau su tušinuku, vėliau universiteto studijų metu rašiau su repitografu (čia jau iš mandrumo) kol jis sudilo. Poto rašiau vis mažiau ir mažiau. Poto pradėjom naudoti kompus- su šituo velnio išradimu išmokau rašyti nežiūrėdamas į klavietūrą… Tačiau pabandžiau rašyti ir pamačiau, kad šūdas gaunasi…

handwriting

Bet rašau kiek gražiau nei kai kurie kiti žmonės 🙂
Nuotraukoje yra mažas raštelis rašytas tušinuku. Labai toks vaikiškas raštelis, bet rašė lygtai solidus dėdė. Man atrodo, kad tas žmogus neberašė daugiau ranka… Ką jau padarysi, 21 amžius.

Prisipažinkite, ar mokate taisyklingai rašyti ranka? Neatkeldami rankos visame sakinyje ir tik gale sudedant visus taškus, brūkšnelius ir varneles?

DX dovana

Praeitą savaitę gavau siuntinį iš Dealextrymo. Buvau užsisakęs deimantinių pjukliukų, mygtukų prožektoriams, Liion apsaugą, kameros stovelį. Šlamštas už kelioliką dolerių. Nuo užsakymo praėjo gana daug laiko…. lukštenu siuntinuką ir randu ir prožektoriuką…

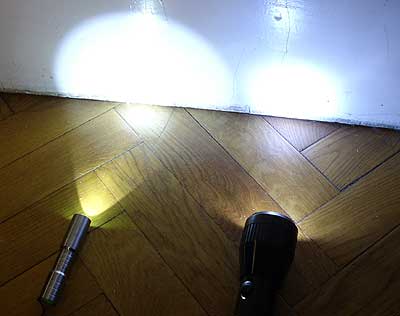

Cree Ultrafire C3
