2GHz ir daugiau power amp

Prireikė specifinių kondikų eksperimentui, tai išplėšiau 2 su biški GHz stiprintuvo plokštę. Čia tikriausiai GSM ir panašiai bazinės stoties dalis. Tokias stotis dažnokai parduoda telefonizacijos kompanijos ir dėl tų geltoniukų dažnai užkyla kainos. Deja, čia jums ne rusiški tranzai, čia aukso kaip sakoma “katinas priverkė". Kažkada net buvau radęs oficialų Philipso dokumentą su Au kiekiu šiuose tranzuose…

2GHz power amp stage
Bendras vaizdas. Aišku plokštė kažkada buvo prisukta prie rimto radiatoriaus.

Signalas iš kažkur patenka į “trafuką" kuris signalus skaido į dvigubą preampą.

Preampas. Dvi juodos mikroschemos tai BF2126 stiprintuvai, kita kiek atokiau, tai termo matuoklis LM75.
2GHz power amp stage

Toliau signas vėl susumuojamas, pafiltruojamas ir patenka į pirmą “auksiuką":
2GHz power amp stage
Tai BLF6G22-45. Šitas žvėriukas signalui duoda dar daugiau jėgos. Signalas kiek pafiltruojamas ir vėl skaidomas į dvi dalis.

Toliau signalas patenka į šiuos didokus dvigubus lauko tranzus:
2GHz power amp stage
Viename korpuse sumontuoti du mosfetai, tai gaunasi signalas patenka į 4 tranzus. Tranzai tai BLF6G22-180P.

2GHz power amp stage
O čia tie kondikai kurių ieškojau. Tačiau įtariu, kad jie man bus per mažos talpos.

2GHz power amp stage

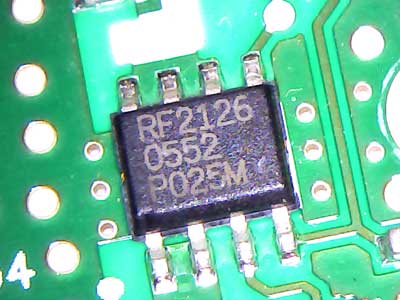

O čia šiaip, ta mikroschema.

O berašant kilo tokia “crazy" įdėja. Toks tranzas- 180W per tranzą? Gal greičiau per korpusą. Juk tai elementarus mosfetas. Gal ant jo galima kokį audio stiprintuvą surinkti? Nu įdėja visiškai durna, bet kitoks tranzo likimas- metalų perdirbimas.

3 Responses to “2GHz ir daugiau power amp”

  1. Arvydas Says:

    Bandyk daryt stiprintuva, daug geriau nei ant metalu, bus bent ka aprasyt.

  2. Tomas Says:

    O kuo tie kondikai ypatingi?

  3. Administrator Says:

    Tie kondikai skirti aukšto dažnio technikai ir siųstuvams- per juos gali tekėti didelės srovės. Ir dar jie yra kiek aukštesnės įtampos. Prie antenos, paprastus SMD 0805 nesveika jungti, nes jų darbinė įtampa ar tik ne 50V.
