Skiriamasis transformatorius

Remontuoti įrenginius kurie jungiasi į 220V tinklą yra povojingas užsiėmimas. O jau ką nors kurti, išviso didelis pavojus. Tai pat labai sunku pvz. pažiūrėti oscilogramas ant “gyvos” grandinės.
Kad apsisaugoti nuo nelaimės, patariama naudoti skiriamąjį transformatorių (izoliacinį, en. isolating transformer).

isolation transformer

Tai dažniausiai 1:1 transformatorius (būną ir 1+1:2 ar 2:1) su gerai izoliuotom apvijom. Į vieną galą paduodame tinklo įtampą (dabar 240V), kitame gale gauname tą pačia įtampą, tik ji nėra galvaniškai susijungusi su žeme. Todėl drasiai galima čiupinėti vieną išeinantį transformatoriaus išvadą. Aišku, jei pačiupsime už dviejų laidų, bus elektros smūgis.
Papildoma “paslauga” panaudojus skiriamąjį transformatoriu tai tokia, kad dingsta visi aukšto dažnio trugdžiai iš (ir į) tinklo. Paprasčiausiai aukšto dažnio signalai nuslobsta masyvioje metalinėje transformatoriaus šerdyje.

Beja, tai nėra savadarbis prietaisas. Tai trafukas išluptas iš medicininės aparatūros. Tai Japoniškas, Daitron firmos transformatorius (Daito Shoji Co. Ltd). Papildomai jame įmontuotas kondensatorius filtravimui. Tai labai masyvus trafas su 500VA darbine (ne max) galia. Tinkamas ir 50 ir 60Hz tinklui. Faktiskai tai 1+1:1+1 trafas. Jį galima sukomutuoti ir kaip 120V žeminantį trafą ir taip pat paleisti atvirkščiai.

Gal naujas kompas šiems puslapiams?

Jau rašiau, kad šie puslapiai važiuoja ant paprasto kompiuterio iš šiukšlyno. Ir laikas nuo laiko reikia tobulinti hardwarą. Tačiau pirkti kompus aš nelabai ir išgalėčiau… Šiaip yra du kompai simboliniais vardais www1 ir www2. Šie puslapiai (ir dar kalnas kitų) stovi www1 serveryje. Tai labai senas ketvirtas pentiumas besisukantis ant 1.6GHz. Šiandien radau išmesta IBM kompiuterį su kiek geresniu procesorium. Visa bėda, kad nėra specialių maitblokių naudojamu šiame kompiuteryje. Todėl teko pasinaudoti tik motinine:

xenon

Tai MSI motininė skirta dual “xenonui”. Deja, pas mane tik vienas Xeon 2.8GHz procesorius. Yra 4 slotai DDR1 atminčiai, tačiau ne visos atmintys tinka. Kol kas kolekcionuoju atmintines- reikia surinkti minimum 1Gb atminties. Geriau kiek daugiau. Diskus galima jungti SCSI, tačiau mano turimi diskai labai jau senoviški. Kogero teks apseiti senais IDE diskais…
Operacinė aišku bus Linux. Aš naudojuos Debian distribucija- todėl, kad ją pirmą ir kiek pramokau naudotis 🙂
Kol kas viskas testavimo statijoje- neturim korpuso. O ir yra tikimybė, kad gal rasiu originalius hotswapinius maitblokius…

Indukcinis šildymas: nauja ritė

Po ritės gedimo, nedidelio bummm, dviejų mosfetų ir vieno stabilitrono pakeitimo perdariau ritę. Nutariau suvynioti ritę ant karkaso. Tačiau karkasas turi būti atsparus karsčiui ir permatomas radio bangom. Jau buvau bepradedąs galvoti apie vielinio rezistoriaus laužymą, tačiau savo lobyne radau kažkokio rusiško karinio siustuvo konturą suvyniota at balto keraminio vamzdžio. Gavosi va toks aparatas:

Induction heater

Variniai laidai pajuode dėl terminio apdorijimo. Apie metalo sąvybių pokyčius aš jau rašiau. Paprasčiausiai neįmanoma gražiai užvynioti gana storo varinio laido ant keraminio vamzdelio, kad vijos nesusiliestu. Schema dar patobulinau 30A saugikliu. Tuščiosios eigos darbinis dažnis 126kHz.
Aparatas “in action”:

Kaitinimo “auka” tas pats grąžtas. Tik dabar kiek silpnesnis apšvietimas ir raudonumas žymiai geriau matosi. Dėl IR spinduliuotės, metalo spalva atrodo kiek “sintetinė”- mano video kamera IR spindulius vaizduoja violetine spalva.

Beja prietaisas buvo panaudotas praktiniais tikslais (tai reta mano kūryboje)- reikėjo iškaitinti nulūžusi kotą iš gėlyno ravėjimo kauptuko-grėbliuko. Jo diametras kaip tik tiko į keraminį vamzdelį. Tačiau kauptukas kiek didesnis nei grąžtas- darbinė srovė pasidarė didesnė ir sudegė 30A tirpusis saugiklis. Teko panaudoti vielutę ir pabaigti ūkinius darbus.
Kauptukas-purentuvas sutaisytas ir turi naują kotą, o indukcinio šildymo aparatas sėkmingai numestas garaže. Ši schema kiek pabodo. Jei bus noro, reikės konstruoti ką nors stipresnio.

MagnetHot

Indukcinis šildymas: daugiau galios!

Schema tokia pati kaip ankstesnėje žinutėje. Pakeisti tik kondensatoriai- bendra talpa 0.54uF. Kondensatorių darbinė įtampa 1000V. Tai tarybiniai (nes ~1987 metų gamybos) K78 kondensatoriai. Bent jau šitie kondensatoriai eksperimento metu neįkaito.

indukcinis kaitinimas

Ko nepasakysi apie ritę. Po dvigubo kaitinimo eksperimento ritė jau atrodė taip:

indukcinis kaitinimas

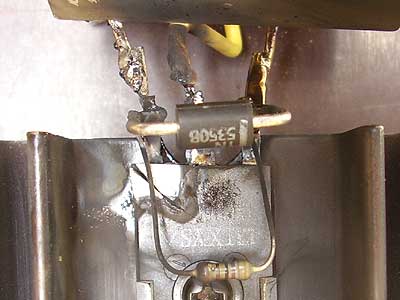

Kol dar aparatas veikė aš spėjau išjungti. Tačiau kai ritė atšalo, jos apvijos susiglaudė. O poto jau įvyko didelis “kabuum!”. Šio sprogimo aukos- du mosfetai ir vienas stabilitronas. Reikės ritę suvynioti 4 kvadratų viela ant keraminio vamzdelio… rodos tokį kažkur dar turėjau. Arba reikia sulaužyti keraminį vamzdinį rezistorių…

indukcinis kaitinimas

Štai pačio eksperimento (ne sprogimo) filmukas. Atkreipiu dėmesį, kad naudojam saulės šviesą kaip apšvietimą, todėl filmuojant su DV kamera nesimato, kad grąžtas raudonas. Tuo tarpu intarpai filmuoti su foto aparatu ir iš kito rakurso, ten jau matosi raudonumas.

Pilnai įkišus grąžtą, aparatas suvarotoja apie 20A prie 30V (srovę riboja rezistorius maitblokyje, todėl eksperimento metu krenta įtampa). Šiaip kaip maitblokis naudojamas savadarbis pastovios įtampos suvirinimo transformatorius. Paildomas efektas- tiek indukcinėje “krosnyje”, tiek suvirinimo aparate stovi dideli droseliai. Tai jei įtampa paduodama suglaudžiant laidelius, dėl kibirkščiavimo labai greitai sudega plonoko AWG18 laidelio galiukas. Tačiau mosfetai tokį kankinimą išlaiko.

Kad pažiūrėti kaip svyla mosfetai, spauskit ant mano youtube nuorodos dešinėje. 🙂

MagnetHot

Indukcinis šildymas: veikia

Senesnėje žinutėje minėjau, kad nutariau padaryti indukcinės krosnies modeliuką ir ieškojau schemos. Ten idėjau filmuką kai susvyla užtrumpinta apvija transformatoriuje ir nieko daugiau neparašiau. Blogo skaitytojai nelabai ir suprato mano smegenų veiklos blaškymosi ir komentaruose uždavinėjo klausimus. Štai dabar ir rašau atsakymą…

Pasirinkta schema- autogeneratorius, kurio darbinis dažnis automatiškai sutampa su LC konturo rezonansu. Teoriškai, tame konture teką begalinio dydžio srovės. Praktiškai srovės labai didelės ir labiausiai nuo to kenčia rezonansinis kondensatorius. Du MOSFET raktai tik papildo konturą energija- laisvąją eiga veikiantis aparatas neturi naudoti daug energijos.

Antras bandymas atrodo taip:

induction furnace

Konstrukcinės įpatybės ir panaudotos detalės: tie patys 50A 200V HEXFET mosfetai, droselis- nežinomo induktyvumo droselis iš ATX maitblokio 3V stabilizatoriaus- 20A tikrai turi laikyti. Užturų apsauginiai stabilitronai (zeneriai) 13V ir 5W darbinės galios. Darbinė ritė suvyniota iš 2.5 kvadratinio milimetro monolitinio instaliacinio varinio laido su PVC izoliacija. Specialiai panaudojau dviejų spalvų laidus, kad matytusi kaip suvyniota ritė:

induction furnace

Ritė tai 5..6 apvijos laido sujungtos nuosekliai. Prie sujungimo prilituotas raudonas laidas (ten jungiasi trys laidai: raudonas, mėlynas ir rudas). Tas dviejų apvijų sulindimas vienas į kitą duoda labai gerą magnetinį ryši tarp apvijos “puselių”.

Trumpai apie kondensatorius. Kaip jau minėjau, kondikai dirba ekstremaliu režimu- per juos teką didelė srovė ir kondiko gnybtų įtampa pilnai keičia poliariškumą. Trumpai- kondikas turi laikyti daug reaktyvinės galios (VAR). Savo eksperimente panaudojau 0.5uF 1600V kondensatorių iš pramoninio įrenginio snuberio (tikriausiai). Tačiau po kelių minučių darbo, kondikas pasidarė labai karštas. Dar radau kitokius kondensatorius:

induction furnace

Tai dar vienas 0.5uF kondikas tik aukštesnės įtampos iš panašaus įrenginio. O kitas kondikas išviso egzotika- jis išluptas iš kažkokio medicininio ultragarso generatoriaus. Jis turi net papildomus parametrus- 6A darbinė srovė prie 20kHz dažnio įtampos. Tik va, jo talpa 5 kartus mažesnė. Neaišku ar mano mosfetai spės darinėtis prie naujo rezonansinio dažnio.

O dabar pats eksperimentas. Elektros energijos šaltinis- kiek pasenęs želinis 12V 7Ah akumuliatorius. Bet akumas “smarvės” dar turi.

Dūmai tai jau “specialus efektas” kad vaizdingiau atrodytu- nedidelis kiekis kanifolijos ant vinio galo.
Kaitinama vinis nėra labai stora, bet tikrai ne kokia adatėlė :).

MagnetHot

Indukcinis šildymas: schemos pasirinkimas

Darbe buvo iškilusi nedidelė diskusija apie indukcinį šildymą. Todėl kilo maža mintis padaryti kažką panašaus, tik mažesniam mastelyje, su nepovojingom įtampom. Trumpa paieška internete davė visą kalną schemų- nuo paprastučių iki labai profesionalių ir tikriausiai labai galingų… Pasirinkau dvitaktę, autogeneracinę schemą. Schemos autorius tikriausiai Vladimiro Mazzilli. Paprastai tokios schemos man nesigauna, bet nutariau pabandyti.

induction heater
Detales panaudojau iš senų kompiuterinių nepertraukiamo maitinimo šaltinių (UPS-ų), trafukai- droseliai iš sugedusio galingo ATX maitblokio.
Du galingi tranzai tai IXYS IXFH50N20 – teoriškai 50A ir 200V n-kanalo mosfetai. Dar svarbi detalė- rezonansinis kondensatorius turi laikyti srovę, čia tinka tik rodos polipropileno kondensatoriai. Geriau “baterija” kondensatorių su kiek galima didesne įtampa. (Hint: ATX maitblokyje visada stovi 1uF x 250V kondikas). Kondensatorių talpa nebutinai tokia kokia schemoje- jie kartu su ritės induktyvumo duos generavimo dažnį. Trafas susuktas ant ziedo (reikia naudoti kiek galima didesnį, kad išlaikytų generuojamą galią) su kiek galima storesniu laidu. Aš vyniojau artimą 0.5mm laidą- čiau reikėtų storesnio laido, jei norima išpumpuoti realias galias. Vėliau žiedas bus pakeistas darbine, šildymo rite.

induction heater

Tranzus reikia tvirtinti prie radiatoriaus. Čia surinkta viskas paskubom. Jei patiks schema, gal reikės viską surinkti solidžiai.
Tas baltas laidžiukas tai apkrova-auka. Nelabai sveika tokias schemas paleidinėti- reguliuoti be apkrovos. Todėl eksperimento metu pajungiau paprasčiausią laiduką nuo UTP laido- taip susidaro vienos vijos trafo apvija kuri beja užtrumpinta.

O čia filmukas kaip šis daiktas veikia:

Galima tokį pat generatorių naudoti su kineskopinio televizoriaus (monitoriaus) aukštos įtampos transformatorium. Su nedidelėm modifikacijom toks aparatas gali pavirsti ginklu- elektros šokerių.

Tolimesnis schemo vystimasis į veikiantį aparatą aprašytas kitoje žinutėje.

MagnetHot

ISA kompiuteriukas

Šiaip viskas prasidėjo dėl LCD ekraniuko… išlupau iš kažkokio analizės aparato ISA plokštės pavidalo kompiuteriuką. Pats kompas tai 386 lygio aparatas su 4Mb on-board atminties ir 16Mb DiskOnChip “kietu disku” (su prancūziška MSDOS). Plokštė turi integruota VGA/LCD kontrolerį ir aišku prie jos jungiasi nedidukas spalvotas VGA LCD monitorius.

ISA kompiukas
(Didelė fotkė pasidžiaugimui)

Šiaip kompiukas turi keturis RS232 COM portus, viena LPT portą, vieną IDE pajungimą, vieną FDD, PS2. Procesorius kažkoks ALI M6117C (386SX-40MHz analogas). Yra jungtis atminties išplėtimui, tačiau šiuo metu aš tokios senoviškos atminties neturiu.
Taip pat yra ISA slotas kuris jungiasi į tokį ISA backplane. Čia dar turiu dvi plokštes visokiausiu ADC ir motoriukų bei rėlių valdymo kontrolerių. Tačiau juos atburti būtų sunkoka- tai kažkoks “custom” sprendimas.
Šiaip, kas domisi, pilnas pavadinimas: SBC-357/4M 386CPU CARD REV.A1

Plokštei maitinti užtenka tik 5V, tačiau LCD pašvietimas nori 12V. Net nežinau ką su ją daryti, gal irašyti DOOM ir padaryti žaidimo automatą? 🙂
