Jau anksčiau rašiau, kad viskas prasidėjo nuo procesoriaus, poto radau backplane, poto radau kito procesoriaus plokštę. Poto pirkau J11 procesoriaus plokštę (M8192) ir RAM (M8059). O paskutinis pirkinys- combo plokštė (M8047) 2x UART, ROM ir RAM.
Taip po truputi ir biški pridedant šūdo ir pagaliukų gavosi mano PDP11/70 variantas.

Nors UART plokštę pirkau su paveikslėlių rėmeliu (užtat pigiai), po valandos skaitymo, pavyko sukonfiguruoti ir paleisti kompiuteriuką. Pašalinau ROM ir kiek pačiupinau jiumperius (čia wire wrap sujungimai).

Šis agregatas jau sriobia energiją. Mano laboratorinis maitblokis jau nepatraukė- virš 5A iš 5V. Todėl radau kažkokį archainį maitblokį su visom reikiamom įtampom (+5, +12 ir -12V) ir viską sudėjau į šiokį tokį korpusą. Viena bėda- kompiuteris tai colinis, o mano visos dėžutės metrinės. Todėl net vieną vakarą sukiojau varžtelius.

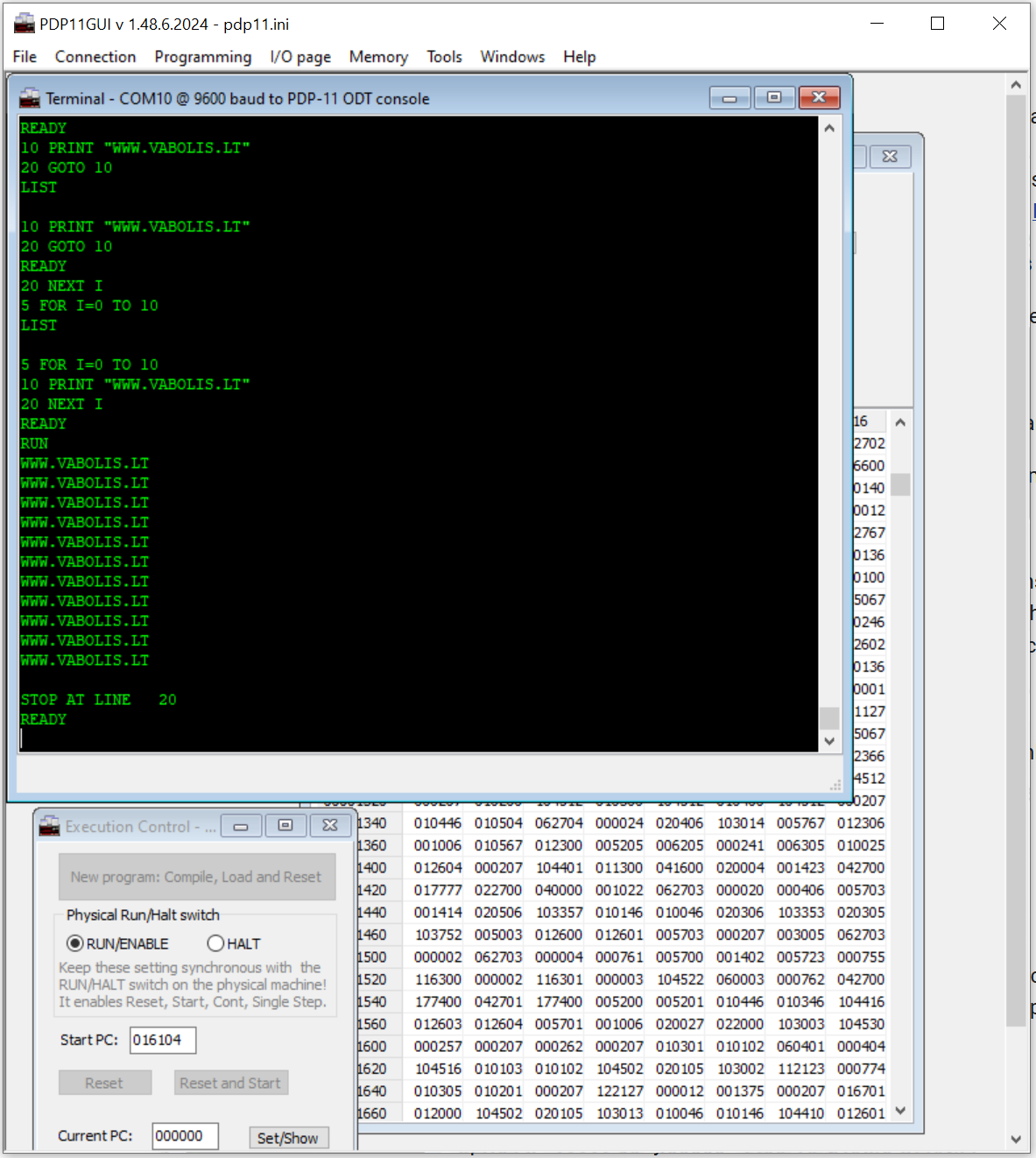

Kad jus žinotumėt, kaip mane pradžiugino šis vaizdelis:

Dabar reikia kažkaip išmokti naudoti “PDPGUI” programa ir per ją galima pakurti tikrą operacinę sistemą. O poto gal net ir žaidimą.
Beja, savo eksperimentų su vienišu J11 procesorium neužmečiau. Tik ten mano smegenys sunkiai veikia ir viskas netelpa į senovinę CPLD (pernelyg platūs busai – 16 ir rodos 24 bitų. Nebelieka “takelių” viduje mikroschemos).
Dar reikia išbandyti ir procesorių iš šiukšlyno nardymo.

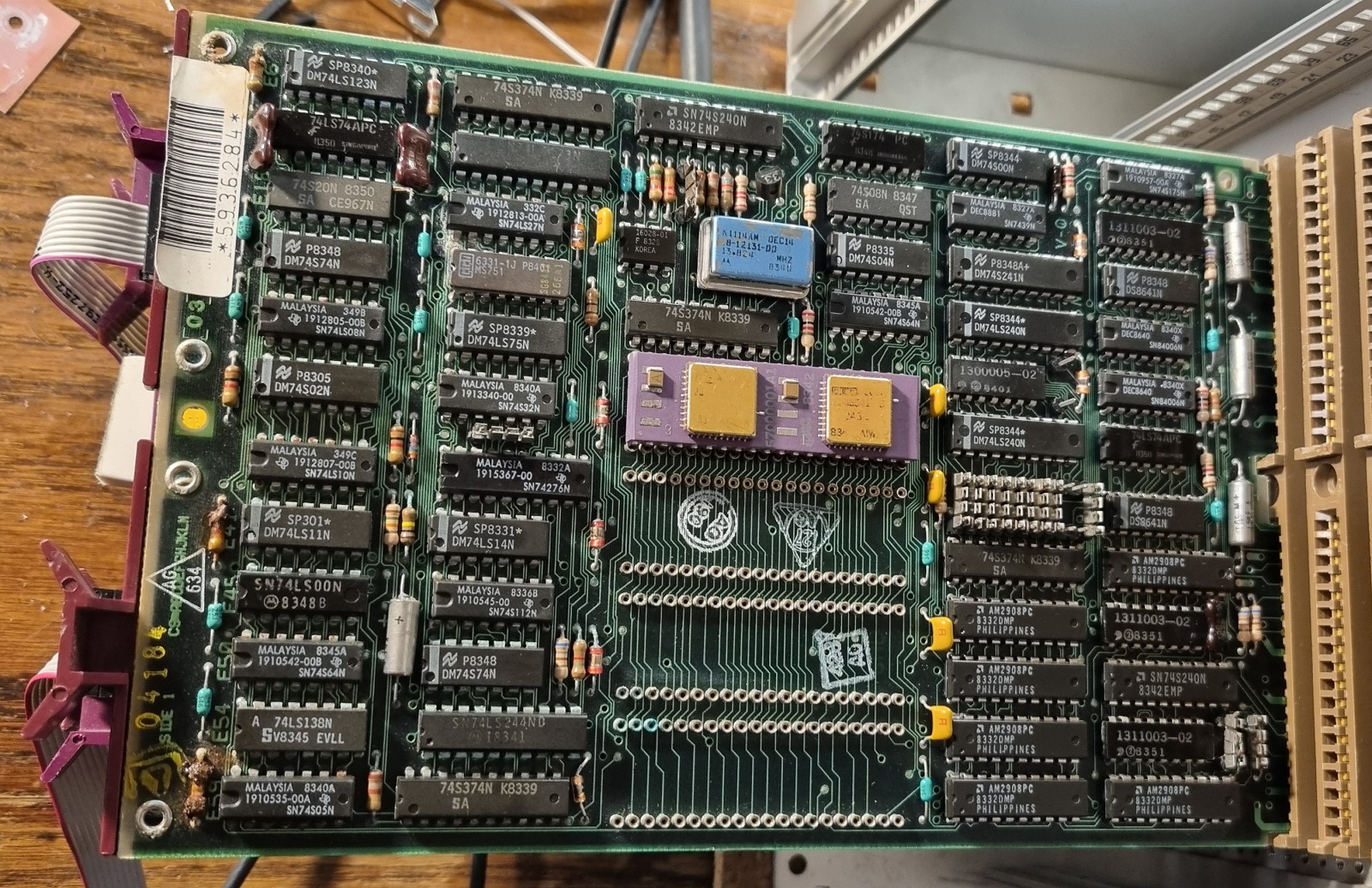

Ir dar va šitas lobis. Aš jam backplane neturiu. O gal užtektu panaudoti tik dvi jungtis?

O dabar “fun fact”. Pasirodo šie DEC PDP kompiuteriai praktiškai nėra 16 bitų. Realiai tai 8 bitų mikrokontroleris kuris vykdo mikrokodą ir emuliuoja 16 bitų kompiuterį. J11 procesoriuje viskas vienoje mikroschemoje. O štai senesniuose modeliuose buvo galima net patiems juzeriams susikurti mikroprocesoriaus komandą. Arba nusipirkti “optimizuotas” komandas kokiems nors “biznio” ar “mokslo” skaičiavimams.

Tikrai įdomi relikvija. Bet vistiek dar norėčiau gauti daugiau šio kompiuterio komponentų ir gal visdėlto tarybinį ДВК-2, su “kanoniniu” metaliniu korpusu ir su “dizainerišku” displėjumi (15ИЭ-00-013).

P.S. visame internet nėra padoraus “backplane” aprašymo, kuri kogero atitinka ir DVK. The PDP 11 backplane bus and card pinout.
