Polimeriniai kondikai (solid)

Vis daugiau pasitaiko technikos su naujesniais, polimeriniais (Conductive polymer type, solid) kondensatoriais. Tokie kondikai, bent jau teoriškai turi veikti kiek ilgiau nei paprasti ir jų darbinė temperatūra didesnė. Bent jau didesnė temperatūra turi negadinti taip greitai jų parametrų. Čia aprašomi kondikai išlupti iš kompų motininių plokščių ir tikriausiai yra Japoniški. Bent jau firmos gamintojos kilusios iš Japonijos. Tiesa, jau kažką rašiau apie tuos kondikus, bet šis straipsniukas tai labiau techninė informacija apie juos, o ne paprasta beletristika apie išsipūtusius elektrolitinius kondensatorius.

solid capacitor
Kairėje turėtu būti “Chemi-Con", dešinėje- “Sanyo OS-CON". Kondensatorių talpa 560µF.

solid capacitor
Kairėje “Fujitsu" (su F raide, raudoni) ir dešinėje- “Nichicon" (fotkė skolinta). Fujitsų kondikų žymėjimas atitinką beveik standartinį talpos žymėjimą:471, 561, 821 tai 470µF, 560µF ir 820µF.

solid capacitor
Paskerstas Chemicon ir Sanyo. Kol neišvyniotas, atrodo vienodai. Tiesa, buvo kažkiek elektrolito drėgmės, bet kol padariau fotkes, drėgmės pėdsakai išnyko.

solid capacitor
Išvyniojus Sanyo vienas elektrodas trapus, kitas skardinis. O pas Chemicon abu elektrodai skardiniai.

Truputis parametrų:
Ant kondikų parašytas “rated" įtampa, tačiau trumpam jie išlaiko ir daugiau (surge).
2.5 (3.3), 4 (5.2), 6.3 (8.2), 16.0 (18.4).

Sanyo SEPC Series Characteristics List

Size Code Part Number Rated Voltage (V) Rated Capacitance (µF) ESR (mΩ)(max.)
100kHz to 300kHz
Rated ripple current (mArms)
at 105°C
Tangent of loss angle (max.) Leakage current (µA) (max.)
E9 6SEPC470MX 6.3 470 8 5700 0.1 592
4SEPC560MX 4 560 7 6100 0.1 500
2SEPC560MX 2.5 560 8 4700 0.1 280
2SEPC820MX 2.5 820 7 6100 0.1 500
2SEPC820MY 2.5 820 5 7200 0.1 500
2SEPC1000M 2.5 1000 7 6100 0.1 500
E12 16SEPC270M 16 270 11 5000 0.1 864
E13 6SEPC470M 6.3 470 8 5700 0.1 592
4SEPC560M 4 560 7 6100 0.1 500
4SEPC680M 4 680 7 6100 0.1 544
2R5SEPC820M 2.5 820 7 6100 0.1 500
F13 16SEPC470M 16 470 10 6100 0.1 1504
6SEPC680M 6.3 680 7 6640 0.1 857
6SEPC1500M 6.3 1500 10 5560 0.1 1890
4SEPC820M 4 820 7 6640 0.1 656
2SEPC2700M 2.5 2700 10 5560 0.1 1350

1 Capacitance tolerance : M ±20%
2 After 2 minutes

Nichicon kondikai

CF, CJ, CK, CG, CS, CV, LF, LE, LG, LS, LV. (Nuotraukoje LF kondikas)

Nippon Chemi-con

chemicon solid capacitor
*- recommendation producs.

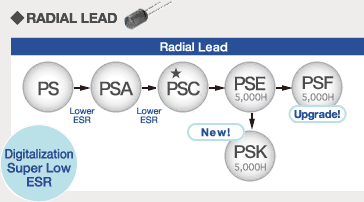

PS, PSA, PSC, PSE, PSK, PSF. Beja, fotkėje PSC kondikas.

10 Responses to “Polimeriniai kondikai (solid)”

  1. Administrator Says:

    Nedidelis klausimėlis skaitytojams….

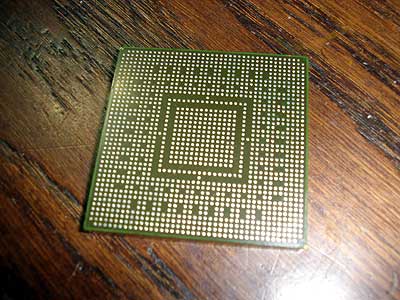

    Kai lupau kondikus straipsniams, paardžiau ir video kortas. Pabandykit atspėti kokia plokštė buvo išardyta ir koks čia procesoriukas:
