Ataskaita

Jau kuris laikas nieko nerašiau. Nerašiau todėl, kad nieko protingo negaliu parašyti… Todėl vėl rašau apie savo neveikimo ataskaitą. Taigis, ką darėm po paskutinio posto (apart to kad įprograminau išprotėjusius arklius į šiuos interneto puslapius):

Vasario men ataskaita
Čia labai lėtai daromas kiek stipresnis lazeriukas. Nuotraukoje aliumininis korpusas kuriame mikro sriegiu vaikšto juodas kolimatorius. Nuotraukoje du lazeriai: standartinis iš DVDRW ir kiek stipresnis, 1W optinės galios 808nm lazeriukas. Bronzinis blizgus daiktas- lazerio diodo laikiklis ir kartu aušintuvas. Ilgokai teko drožti. Nes drožtukų neturėjau. Teko nusipirkti:

cobalt steel tool bit
Tai kobalto plieno “zagatovkė”. 5 strypukai kažkur ~53Lt. Pato teko šmirgeliuoti, kol pagal instrukcijas pasidariau drožtuką.

Kitas durnas pirkinys:
Vasario men ataskaita
20W baltas šviesos diodas, šalia “standartiniai” 3W diodai.

Užtenka apie pirkinius.
Vasario men ataskaita
Tai plokštė kurią pasidariau praeitą savaitę ir šiaip ne taip užpildžiau. Tai 8 galingi mosfetai valdomi per mažiukus tarpinius mosfetukus nuo ATMEGOS. Galima lemputes junginėti, o galima ir steperius pajungti.

Vasario men ataskaita
O čia jau “test run”- nu sukasi tie steperiai. Bet nėra jokios naudos. Išbandžiau maitinima tik iš USB, tai silpnučiai jie. Pajungus išorinį 12V maitblokį jau atsiranda “smarvės”. Jei jungti prie dar aukštesnės įtampos prisireiktu trijų maitblokių, nes galios mosfetai valdomi tarpinių 2n7002 tranzistorių kurie valdo galios GATE- ne daugiau 15V, o štai mažiukai visiškai suderinami su ATMEGA16 išėjimais. Visi tranzistoriai teisingai persijunginėja, todėl šalti kaip lavono subinė.
Jei bus įdomu, galėsiu įdėti eagle schemas ir pcb.

SWEEP generatorius – baigtas

Retai aš galiu parašyti žodelį “baigtas“!

Viskas prasidėjo 2006 vasario mėnesį, kai susiruošiau panaudotį MAX038 samplą kurį man atsiuntė Maxim semiconductors. Pirmas blynas buvo “funkcinis generatorius“. Toliau praėjo metai laiko, ir 2007 metų vasario mėnesį sukonstravau pirmą sweep generatoriaus versiją. Šis generatorius naudojo trikampio (ramp) signalą iš oscilografo. Poto, darant eksperimentus su indukciniu kaitinimu, mano vargšas senas rusiškas-lietuviškas-tarybinis osciloskopas C1-112A susvilo. Aš dar bandžiau jį prikelti, tačiau rankos nulinko… Tuo labiau, kad turiu naują osciloscopą W2014A (o, tai tikras konstruktorius- умелые руки).
Praėjo gana daug laiko- aš sweep funkcija nesinaudojau. Bet parašiau straipsnį apie stiprintuvo teoriją ir vienas komentaras paskatino susitvarkyti su tuom generatorium. Teko padaryti naują ramp generatorių ir pakeliui pašalinti generatorių iš “stacionarios” 19″ dėžutės- praktika parodė, kad generatorius turi būti nešiojamas. Viską sudėjau į naują dėžutę:

sweep gen external knobs
Nuotraukoje matosi generatorius ir nuostabus senoviškas amerikoniškas ateniuatorius. Mygtukai ir rankenėlės iš kairės į dešinę: išorinė dažnio moduliacija ir FM pareguliavimas, išorinė PWM moduliacija ir rankinis PWM paderinimas, SWEEP plotis, žymų lygis (juoda rankenėlė, blogai veikia, nenaudojama), SWEEP įjungimas ir papildomo Y stiprintuvo jautrumo reguliatorius, išėjimas ir raudonas įjungimo indikatorius, dviguba diapazonų ir signalo formos perjungimo rankenėlė (0.2Hz – ~35MHz, sinusas, trikampis, meandras), dažnio rankenėlė ir skylė. Power mygtukas. Aparato šikna pilna visokiausių BNC jungčių ir du žymų perjungikliai (nenaudojami).

Blogo skaitytojai norėjo detalesnės vidurių nuotraukos:
sweep gen external knobs
(Spustelkit ant nuotraukos ir bus didesnis vaizdas)

Beja, jei reikia jūsų konstrukcijoms gerų, ekranuotų laidų, ieškokit CRT monitorių laidų, pageidautina storesnių- ten viduje kaip minimum 3 gerai ekranuoti spalvoti laidai bus. 🙂

Šerdies parametrų tyrimai 2

Pabandysiu aprašyti praeitos žinutės magnetinės šerdies tyrimo eksperimento teorinę dalį. Grynai teorinę, be jokių realių skaičių ar matematikos patvirtinimo. Dėmesio, gali būti klaidų, nes pats ne viską suprantu. Taip pat gali būti klaidos dėl dimensijų daugiklių.
Eksperimento rezultatas labai panašus į šią kreivę:
B H histerezes kreive
Paveikslėlis iš interneto, palikau angliškus pavadinimus, nes visuose datasheetuose naudojami angliški terminai, o ir Lietuviškų aš nežinau. (B matuojama Teslomis (T), H- amperais per metrą (A/m) arba Orstedais [Ørsted] ).

Oscilografas rodo įtampas schemos taškuose. Kad paversti osciloskopo V reikšmes, reikia kiek paskaičiuoti.

Schemoje R2 – 10 kiloomu, C – 1uF..

Vp- pikinė įtampa iš oscilografo ekrano; C talpa faradais, R2- omais, Ns – vijų skaičius, Ae- pats sudėtingiausias- efektyvus šerdies plotas (effective core area), kvadratiniais centimetrais.

Praeitos žinutės schemoje parašyta, kad naudojau 1 omo rezistorių. Ne, ten stovi 10 omų rezistorius. Su vienu omų pernelyg triukšmingas vaizdas.

Vp – vėl įtampa nuo ekrano, n -apvijų skaičius, R1 – šunto varža, Le – vėl nesamonė – magnetinės grandinės efektyvus ilgis (effective magnetic path lenght), centimetrais.

Dabar apie šitus “ilgius” ir “plotus”… tai parametrai kurie nusako šerdies formą ir dydį. Tikrosios reikšmės traukiamos iš žinyno. Nes paskaičiuoti tai kiek sunkoka, o štai žinyne galima rasti tokio pat dydžio šerdį ir nusirašyti šias reikšmes. Šios reikšmės nepriklauso nuo šerdies medžiagos- tai gryna geometrija.

Supaprastintos (!) formulės paskaičiuoti žiedelio parametrams. Iš formulės išmestas šerdies briaunos apvalumas…

Efektyvus plotas:

Efektyvus ilgis:

Efektyvus tūris:

(Tūrį dar galima gauti sudauginus ilgį su plotų. Tūris naudojamas šerdies “galiai” skaičiuoti).

O čia parametrai kurie jau kinta priklausomai nuo formos:


(formulės galioja tik žiedui su aštriais kampais, r1- vidinis spindulys, r2- išorinis, h- aukštis).

O čia teorinės apvijos induktyvumas, jei staiga išnyks šerdis:

Čia toks santykiukas:

Kuris vadinamas “initial permeability”. 🙂 Tai induktyvumo santykis tarp ritės su šerdim ir be šerdies. Rodo “ant kiek stiprina” induktyvumą.


Tai “effective permeability”. Čia le=Le, o lg- tai oro tarpiuko ilgis. (Jei šerdis kokia nors “E” formos, tai ten tarpukas ne vienas 🙂 )

Dar dvi formulės kurios yra žymiai “žemiškešnės” ir tikrai panaudojamos praktikoje:



Tai induktyvumo priklausomybė nuo vijų skaičiaus. Atkreipkite dėmesį, kad reikšmė kinta nuo apvijų skaičiaus kvadrato. L1 – tai vienos vijos induktyvumas, L – visos apvijos induktyvumas, n- vijų skaičius.

O čia jau užmiršau… 🙂

Rodos tai susije su nuostoliais (miu i rodos vadinasi “loosy component of total reactance”).

A, ir dar:
orstedai i amperus per metra

Čia kaip oerstedus konvertuoti į ampermetrus 🙂 t.y. amperus per metrą.
Labai dėkui vikipedijos “varikliui” už formulių paveiksliukų generavimą.

Šerdies parametrų tyrimai

Skaičiau visokius sudėtingus straipsnius apie magnetines šerdis ir pastebėjau kelias paprastas schemas šerdies parametrų stebėjimui. Tam reikia osciloskopo su X ir Y įėjimu, generatoriaus ir stiprintuvo. Stiprintuvo todėl, kad šerdis reikia stipriai išjudinti. Pradžiai pagalvojau apie savo namų garso stiprintuvo panaudojimą, bet vėliau pagailėjau- jei kas ir sudegs Burr Brown čipas… Geriau parizikuoti didesniu šlamštu. Jau seniai garaže mėtėsi kiek pasvilusios Logitech kolonėlės stiprintuvas. Ten viduje daug TDA7296.

histereze
Testavimo schema labai paprasta. Tik mažom raidelėm buvo parašyta, kad stipriakas turi buti ten toks ir anoks… radau aš to stipriako aprašyma… 600W išėjimas į 8 omų apkrovą.
Panaudojau TD, ją užmaitinau kažkur virš +-50V (Rail to Rail). Eksperimento metu mačiau vos ne 60Vpp išėjima… nupurtyti gali.

histereze
Raudona rodyklė rodo į testuojamą ritę (1.8mH), žalia rodyklė- skubiai surinktas stiprintuvas su kompiuterio procesoriaus radiatorium. Radiatorius darėsi karštas…

histereze
histereze

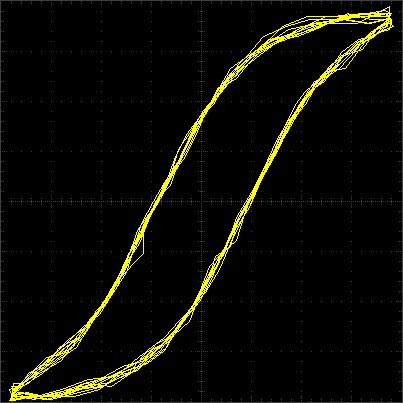

Eksperimento rezultas. Pasuktas su kompo pagalba ir perverstas. Nes eksperimentuodamas supainiojau X ir Y laidus. Labai panašu į tikrus rezultatus. Reikėtu sukalibruoti ir galima būtų ištraukti realius skaičius iš šio grafiko. Bet šiandien nesu tokios nuotaikos kad pradėčiau naudotis matematika.

O kokį dažnį naudoti? Čia filmukas kaitaliojant dažnį- labai kinta kreivės forma. Dar matyt įtakoja, kad matyt “užlinksta” mano stipriakas. Bent jau šuntinis rezistorius leidžia dūmus. 🙂

7kW maitblokis

Šiandien stipriai išsiterliojau- ardžiau 7kW telekomunikacinį maitblokį. Įėjimas 3 fazės, išėjimas DC, rodos iki 160A, įtampa nepamenu- kažkas telekominio: 60 ar 80V. Didoka dėžė. Šiaip elektronika senoviška, tačiau mane domino tik keli elementai:

power electronics

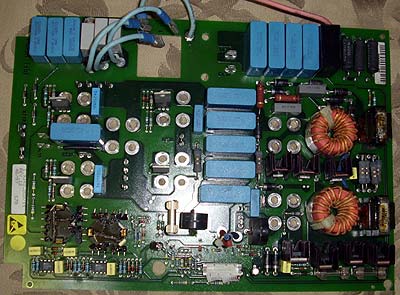

1. Lauko tranzistorių draiveriai. Čia draiverių plokštė- yra keletas gerų mikroschemų. Kontrolerio plokštė buvo visai neįdomi.

power electronics
2. Power elektronika. Šitų taip pat ieškojau, nes tokius nusipirkti eksperimentams gal kiek per brangu. Ypač žinant, kad eksperimentuojant tokie žvėriukai irgi svyla.
Fotkėje įvairus žiedukai- jie buvo sumauti ant ilgesnių laidų. Vienas 36uH droseliukas suvyniotas varine skarda (maitblokyje buvo du vienetai). Lauko tranzai IXFN27N80 (800V, 27A continuos) – 4 vnt; BYV255V200 – diodai, rodos iki 200A, 2 vnt; APT2X30D100J – diodai 1000V, 30A – 2 vnt; APT10026JNR – Mosfet lauko tranzistorius, 1000V, 33A, 0.26 omo – 1 vnt. (nuotraukoje matosi dar keli diodai, bet jie iš kito prietaiso), 3 fazių lyginimo tiltelis VUO36-16N08 – 1400V, 35A. Ir 60mV prie 150A šuntas.

Pagal pirmą žvilgsnį tai vienas bendras PFC, du nepriklausomi maitblokiai sujungti lygiagrečiai. (vienas mosfet PFC, po du tranzus ir du diodus maitblokiui, lygintuvas irgi po du diodus)

power electronics
Patiko šis paprastas galingo “jumperio” sprendimas- saugiklio laikiklis ir kažkoks konstruktyvas dirbantis trumpikliu.

P.S. maitblokį gamino Ascom.

Bardakas ant staliuko in HDR

Mažytis postas smalsučiams. Prie mano “prietaisų etažerės” yra toks staliukas. Ant jo, darbo metu kaupiasi šlamštas. Kol pradeda nervuoti, tada aš viską nušluoju į kokią dėžutę… poto išnešu į garažą ir užmirštu. 🙂
Galite pasmalsauti ir pažiūrėti į bardaką ant to staliuko.

HDR
(paspaudus ant paveiklsliuko pamatysit didesnį paveikslą).

Fotografija skaitmenizuota iš kelių kadrų ir paversta HDR paveikslų su TONE MAP funkcija. Naudotas softas- Photomatix Pro ir truputėlis Fotošopo.

Ieškokit adatos! Fotografijoje yra didelė adata. 🙂

Diskų keitimas pagal motovalandas

Gal jau kur nors rašiau, bet tikrai daug kam pasakojau, kad mano kompas jau daug metų neperinstaliuotas. Dažniausiai naudojam Windows XP operacinę sistemą. Ji manau instaliuota kažkur taip 2005 metais. Tačiau per tą laiką operacinė sistema permigravo per kelis diskus. Diskus keičiam prie progos arba pagal motovalandas- SMART galima nusiskaityti kiek valandų dirbo diskas. Taip pat ir kitus parametrus. Neprievartaujamas ir sėkmingas diskas gali veikti labai ilgai, tačiau, laikui bėgant disko būklė blogėja. Tai lengviausiai pastebima iš skaitymo greičio. Šiaip, kas nors gali pareplikuoti, kad perinstaliavus windoze (ką ir daro normalūs žmonės kai keičia diską) viskas susitvarko ir windowsai dėl to greitėja. Tačiau aš windozės neperinstaliuoju- aš keliu tokią, kokia ji yra. O sistema smagiai pagreitėja. Tuo labiau, kad nauji diskai ir naujos technologijos žengia į priekį…

HDD motovalandos

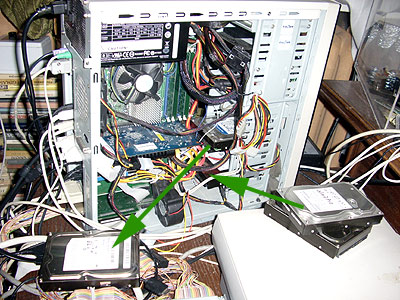

Tai mano kompo fotografija sistemų (jų yra dvi: XP Pro ir Win 7 Pro) perkėlimo metu. Windows 7 jau perkelta- buvo nedidelė komplikacija ir teko pasileisti iš instaliacinio disko. Matyt perkėlimo metu (keitėsi disko dydis) kažkas nusimušė. Windows 7 nepaprašė per naujo aktyvuotis ar šiaip nesispyriojo… Akyvacija man nebaisi, nes kaip nekeista windozė pas mane legali :).
Dabar liko perkelti Windows XP. Nežinau ar dar šiandien spėsiu- diskas jau pajungtas, tačiau reikia susikaupti ir pradėti procedūrą…

HDD motovalandos

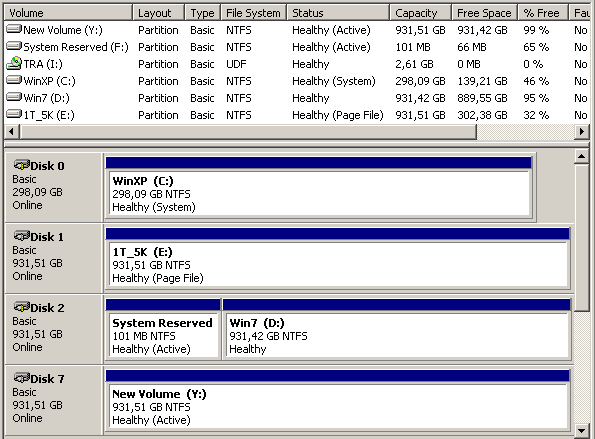

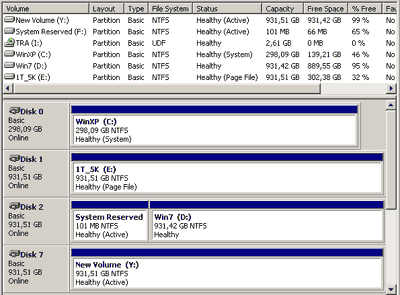

O čia šio momento diskų menedžeris. Reikia viską iš disko 0 perkelti į diską 7. Matosi, kad disko dydis kiek skiriasi… 🙂

Fotoefektas

Montavau čia aš lazerio moduliaciją ir tik pyššš ir nebeveikia violetinis lazeris. Susiparinau stipriai, poto pradėjau nagrinėtis kas čia ir kaip galėjo atsitikti. Kaip auką pasijungiau raudoną lazerį iš DVDRW, juolab kad jų turiu kilogramais. Pribaigiau aš moduliatoriaus schemą ir nieko blogo neradau. Violetinis lazeris paprasčiausiai po truputi nusidegradavo ir tiek… Tiek to. Liko tokia mirksiuko schema- išorinis generatorius, LM393 komparatorius valdantis kiek didesnės galios mosfetą kuris, savo ruožtu trumpina lazerį. Trumpina todėl, kad srovės šaltinis toleruoja trumpą jungimą, tačiau neteisingai gali suveikti atjungus apkrovą.
Bežaisdamas prisiminiau vieną straipsnį iš EDN žurnalo apie stalinės lempos įtaką vienos schemos veikimui. Visos priemonės yra- moduliuotas galingas lazeris ir oscilografas. Pradėjau kaišioti įvairias detales po lazerio spinduliu. Aišku LEDai ir taip turi fotoelektrinį efektą. Labiau domino egzotika:

fotoefektas
Mažytis 5.6V stabilitronas- teisingai apšviestas puikiausiai gamina elektros srovę. O štai 1N4148 diodas nepagamino.

fotoefektas

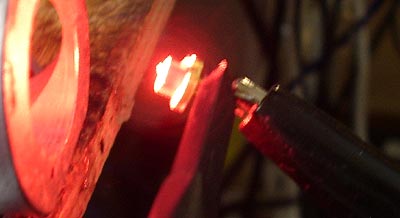

Infraraudonas lazeris- Taip! Beja šiuose lazeriuose nėra sumontuoto fotodiodo.

fotoefektas
Didelis, galingas diodas be plastikinio korpuso. Tik vidinis stiklinis burbulas. Šitas turėjo geriausią fotoefektą.

fotoefektasO čia vieno iš eksperimento oscilograma- matosi 10Hz lazerio signalas ir apčiuopiama fotosrovė.
